Высоковольтное оборудование – это особый вид электрических устройств и механизмов, выполняющих коммутацию, преобразование, а также распределение электроэнергии с высокой величиной напряжения, выше 1000 Вольт. Некоторое такое оборудование применяется для проверки электрической прочности силового электрооборудования.

К высоковольтному оборудованию предъявляются довольно серьезные требования, это также касается его обслуживания, ремонта и эксплуатации. Работа с высокими напряжениями должна быть максимально безопасной для человека.

Все высоковольтное оборудование можно разделить на две основные группы:

  1. Источники электроэнергии высокого напряжения. Это всевозможные генераторы электроэнергии, электростанции, работающие по разным принципам (гидро-, а также теплового преобразования).
  2. Распределительные подстанции служащие для доставки и распределения напряжения между потребителями, а также изменения его величины. Также этой группе относятся и электрические машины, работающие на напряжении выше 1000 Вольт.

Высоковольтное оборудование подстанций и распределительных устройств

С высоковольтным электрооборудованием обычный человек, не работающий в этой сфере, сталкивается только издалека, вход в данные электроустановки без соответствующей квалификации строго запрещен.

Перечень самых распространенных его элементов:

  1. Трансформаторы. Служат для понижения или повышения величины переменного напряжения за счет взаимоиндукции. Они не имеют вращающихся частей, кроме, естественно, дополнительной системы их вентиляции, так как при работе возможен их перегрев;

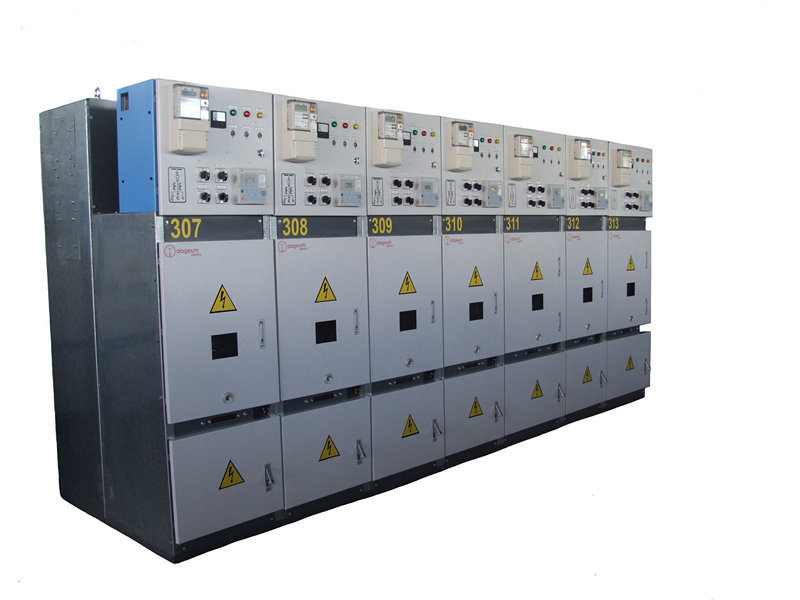

  2. Ячейки КРУ (комплектно распределительные устройства). Они рассчитаны на определенную величину напряжения и тока, которые нельзя превышать. Выполнены в виде шкафов, соединенных в один ряд. По назначению они бывают вводные, секционные и распределительные, которые непосредственно питают или другие подстанции потребителей или же непосредственно высоковольтные электрические машины.
  3. Вакуумные и масляные выключатели. Они устанавливаются как в ячейках КРУ, так и снаружи на открытых распределительных устройствах (ОРУ). Они могут включать и отключать напряжение даже под нагрузкой. В их цепи заведены всевозможные релейные защиты.
  4. Разъединители. Предназначены для создания видимого, а значит и надежного разрыва при отключении определенного участка цепи.
  5. Короткозамыкатели, а также отделители. Изготовлены и применяются для преднамеренного замыкания высоковольтной линии на землю, для защиты людей и участков цепи от повреждений при пробое опасного напряжения. Устанавливаются только в цепях с заземленной нейтралью.
  6. Разрядники. Они являются устройствами, ограничивающими величину напряжения при атмосферных явлениях (грозы с молниями) и коммутациях.
  7. Реакторы. Может быть дугогасящий, токоограничивающий. В цепях постоянного тока применяются сглаживающие реакторы для снижения пульсации, выпрямленного преобразователем, тока.
