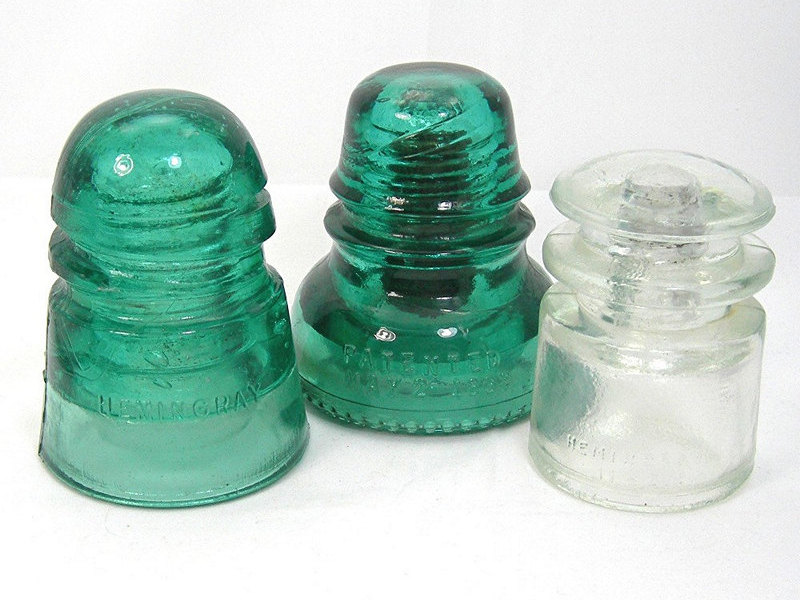

Стеклянные Изоляторы для ЛЭП для воздушных ЛЭП типа ПС, ПСД, ПСВ, ПСС, ПСК, ФСД, ФОГ, ШС, ШТИЗ, НС
Изоляторы для ЛЭП предназначены для изоляции проводов от опорных конструкций воздушных линий электропередачи (ВЛ). Изоляторы для ЛЭП изготавливаются из различных материалов в соответствии с условиями их работы на линии. Подвесные Изоляторы для ЛЭП применяются на линиях от 6 кВ и выше, они обладают более высокими механическими характеристиками, чем штыревые. Подвесные Изоляторы для ЛЭП собирают в гирлянды, число единиц которых зависит от напряжения ВЛ. Подвесной изолятор состоит из следующих частей: шапка, изоляторный замок, стержень (пестик), изолирующая деталь, цементная связка.
Расшифровка условного обозначения стеклянных изоляторов для ЛЭП:
-
П, Ш — вид изолятора (подвесной, штыревой);
-
С — материал изоляционной детали (стекло);
-
С, К, В, Д — конфигурация изоляционной детали (сферическая, коническая, с увеличенным вылетом ребра, двукрылая);
-
40; 70; 120; 160; 210; 300; 400 — минимальная механическая разрушающая нагрузка, кН;
-
А; Б; В; Д; Е — индекс модернизации изолятора.
-
| Тип изолятора | Механическая разрушающая сила изолятора, кН | Диаметр изолирующей детали, мм | Строительная высота, мм | Длина пути утечки, мм | Сферическое соединение по гост 27396-87 | Выдерживаемое напряжение, кВ | Масса изолятора, кг | ||
| грозовой импульс | частотой 50 Гц, под дождем | по уровню радиопомех | |||||||
Стеклянные Изоляторы для ЛЭП линейные подвесные, ГОСТ 6490 — 93 | |||||||||
| ПС 40А | 40 | 175 | 110 | 185 | 11 | 70 | 30 | 25 | 1,7 |
| ПС 70Е | 70 | 255 | 127/146 | 303 | 16 | 100 | 40 | 25 | 3,4 |
| ПС 120Б | 120 | 255 | 127/146/170 | 320 | 16 | 100 | 40 | 30 | 3,9 |
| ПС 160Д | 160 | 280 | 146/170 | 370 | 20 | 110 | 45 | 35 | 6,2 |
| ПС 210В | 210 | 300 | 170 | 370 | 20 | 110 | 45 | 40 | 7,1 |
| ПС 300В | 300 | 320 | 195 | 385 | 24 | 130 | 50 | 40 | 10 |
| ПС 400В | 400 | 390 | 205 | 475 | 28 | 130 | 55 | 40 | 15 |
| ПСД 70Е | 70 | 270 | 127 | 411 | 16 | 110 | 45 | 25 | 4,4 |
| ПСД 160 А | 160 | 350 | 146/110 | 440 | 20 | 120 | 50 | 40 | 7,7 |
| ПСВ 120В | 120 | 290 | 146 | 442 | 16 | 125 | 50 | 30 | 5,7 |
| ПСВ 160 | 160 | 320 | 146; 170 | 545 | 20 | 140 | 55 | 20 | 8,5 |
| ПСС 70/ПСК 70 | 70 | 330 | 127/110 | 310 | 16 | 80 | 40 | 25 | 4 |
| ПСС 120/ПСК 120 | 120 | 330 | 146 | 330 | 16 | 75 | 45 | 30 | 5 |
| ПСС 120Б | 120 | 330 | 146/127 | 330 | 16 | 75 | 45 | 30 | 5 |
| ПСС 210Б | 210 | 410 | 156 | 410 | 20 | 90 | 55 | 40 | 9 |
| ПСК 300А | 300 | 450 | 180 | 460 | 24 | 90 | 52 | 40 | 12,4 |
Стеклянные Изоляторы для ЛЭП линейные подвесные с гидрофобным покрытием | |||||||||
| ФОГ-70 | 70 | 255 | 146/127 | 310 | 16 | 105 | 50 | 30 | 3,6 |
| ФОГ-120 | 120 | 255 | 146/127 | 310 | 16 | 105 | 50 | 30 | 3,7 |
| ФОГ-160 | 160 | 280 | 170/146 | 370 | 20 | 110 | 45 | 35 | 6,2 |
Стеклянные Изоляторы для ЛЭП фиксаторные, ГОСТ 28856 — 90 | |||||||||
| ФСД 70/27,5 — 1,2 | 70 | 270 | 455 | 1200 | — | 200 | 100 | 30 | 14,5 |
Стеклянные Изоляторы для ЛЭП штыревые высоковольтные | |||||||||
| ШС 10Е | 12,5 | 160 | 132,5 | 300 | — | 105 | 42 | 2 | |
| ШС 10Д | 13 | 160 | 145 | 280 | — | 100 | 40 | 40 | 1,9 |
| ШС 10И | 12,5 | 180 | 150 | 350 | — | 100 | 45 | — | 3,4 |
| ШС 10И1 | 12,5 | 180 | 204 | 350 | — | 100 | 45 | — | 3,7 |
| ШС 20Д | 13 | 160 | 165 | 380 | — | 100 | 40 | 40 | 2,2 |
| ШТИЗ 10А | 20 | 160 | 170 | 300 | — | 80 | 40 | 40 | 3,2 |
| ШТИЗ 10Б | 20 | 160 | 195 | 300 | — | 80 | 40 | 40 | 3,5 |
| ШТИЗ 20А | 20 | 160 | 190 | 380 | — | 120 | 40 | 40 | 3,5 |
| ШТИЗ 20Б | 20 | 160 | 215 | 380 | — | 120 | 40 | 40 | 3,5 |
Стеклянные Изоляторы для ЛЭП штыревые низковольтные, ТУ 34 13 11452 — 89 | |||||||||
| НС 18А | 8 | 75 | 97 | — | — | — | — | 6 | 0,44 |
