Распорка специальная типа РС-6-400
Распорка специальная типа РС-6-400 предназначена для соединения трубы узла крепления экранов с проводами фазы в натяжных изолирующих подвесках на линиях электропередачи. Распорка РС-6-400 обеспечивает расстояние 400 мм между двумя проводами в фазе. Разрушающая нагрузка 2 кН. Масса 3,84 кг. Распорка соответствует требованиям ТУ 3449-129-00111120-98.

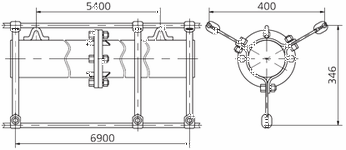

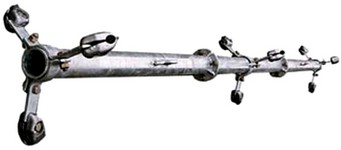

Распорка сцепная типа ЗРС
Поддерживающие устройства для обводки шлейфов. Соответствуют требованиям ТУ 3449-129-00111120-98.
| Марка | Диаметр проводов, мм | Разрушающая нагрузка, кН | Масса, кг |
| 3РС-2-400 | 21,6…26,6 | 1,96 | 112,6 |
| 3РС-3-400 | 27,5…30,6 | 1,96 | 112,6 |
| 3РС-4-400 | 31,5…37,7 | 1,96 | 112,5 |
Распорка сцепная типа ЗРС
Распорка специальная типа 3РС предназначена для обводки шлейфов изолирующих подвесок на линиях электропередачи. Распорки 3РС соответствуют требованиям ТУ 3449-129-00111120-98.
| Марка | Размеры, мм | Диаметр проводов, мм | Разрушающая нагрузка, кН | Масса, кг |
| С | ||||
| 3РС-2-3а | 400 | 21,6…26,6 | 1,96 | 3,54 |
| 3РС-2-3 | 400 | 21,6…26,6 | 1,96 | 2,9 |
| 3РС-3-3а | 400 | 27,5…30,6 | 1,96 | 3,54 |
| 3РС-3-3 | 400 | 27,5…30,6 | 1,96 | 2,83 |
Распорка сцепная типа 4РС
Распорки специальные типа 4РС предназначены для обводки шлейфов на линиях электропередачи. Распорки 4РС обеспечивают постоянство воздушных промежутков между четырьмя проводами в фазе. Распорки 4РС соответствуют требованиям ТУ 3449-129-00111120-98.
| Марка | Размеры, мм | Диаметр проводов, мм | Разрушающая нагрузка, кН | Масса, кг |
| К | ||||
| 4РС-400-1 | 400 | 59/51,5 | 2 | 7,44 |
| 4РС-3-400 | 400 | 27,5…30,6 | 2 | 4,73 |
| 4РС-2-925А | 925 | 21,6…26,6 | 2,45 | 8,63 |
| 4РС-2-925 | 925 | 21,6…26,6 | 2,45 | 8 |
| 4РС-3-925А | 925 | 27,5…30,6 | 2,45 | 8,55 |
| 4РС-3-925 | 925 | 27,5…30,6 | 2,45 | 7,6 |
Распорки специальные типа 5РС
Распорки специальные типа 5РС предназначены для комплектации натяжных изолирующих подвесок на линиях электропередачи. Распорки 5РС обеспечивают постоянство воздушных промежутков между пятью проводами в фазе.Распорки 5РС соответствуют требованиям ТУ 34449-129-00111120-98.
| Марка | Размеры, мм | Диаметр проводов, мм | Разрушающая нагрузка, кН | Масса, кг | |
| К | D | ||||
| 5РС-5-1А | 600 | 1020 | 46,5 | 2 | 10,17 |
| 5РС-5-1 | 600 | 1020 | 46,5 | 2 | 7,87 |
Распорки специальные типа 6РС-5-400
Распорки специальные типа 6РС-5-400 предназначена для комплектации натяжных изолирующих подвесок на линиях электропередачи. Распорки 6РС обеспечивает постоянство воздушных промежутков между шестью проводами в фазе. Разрушающая нагрузка 1,96 кН. Масса 18,0 кг. Распорки соответствует требованиям ТУ 3449-129-00111120-98.
Распорка специальная типа 8РС-3-400А
Распорка специальная типа 8РС-3-400А предназначена для комплектации натяжных изолирующих подвесок на линиях электропередачи. Распорка 8РС-3-400А обеспечивает постоянство воздушных промежутков между восемью проводами в фазе. Разрушающая нагрузка 30 кН. Масса 340 кг. Распорка соответствует требованиям ТУ 34449-129-00111120-98.
Распорки дистанционные типа РГУ
Распорки дистанционные типа РГУ предназначены для удержания на заданном расстоянии двух проводов фазы воздушных линий электропередачи. Распорки дистанционные типа РГУ соответствуют требованиям ТУ 3449-129-00111120-98.
| Марка распорки | Размеры, мм | Диаметр проводов, мм | Разрушающая нагрузка, кН | Масса, кг | ||
| L | B | b | ||||
| РГУ-0-300 | 300 | 25 | 8 | 13,0…16,8 | 1,96 | 0,83 |
| РГУ-0-400 | 400 | 25 | 8 | 13,0…16,8 | 1,96 | 1,17 |
| РГУ-0-500 | 500 | 25 | 8 | 13,0…16,8 | 1,96 | 1,32 |
| РГУ-1-300 | 300 | 25 | 8 | 17,1…19,8 | 1,96 | 0,83 |
| РГУ-1-400 | 400 | 25 | 8 | 17,1…19,8 | 1,96 | 1,17 |
| РГУ-1-500 | 500 | 25 | 8 | 17,1…19,8 | 1,96 | 1,32 |
| РГУ-2-300 | 300 | 40 | 6 | 21,6…26,6 | 1,96 | 2,16 |
| РГУ-2-400 | 400 | 40 | 6 | 21,6…26,6 | 1,96 | 2,35 |
| РГУ-2-485 | 485 | 40 | 6 | 21,6…26,6 | 1,96 | 2,51 |
| РГУ-2-500 | 500 | 40 | 6 | 21,6…26,6 | 1,96 | 2,54 |
| РГУ-2-600 | 600 | 40 | 6 | 21,6…26,6 | 1,96 | 2,73 |
| РГУ-2-650 | 650 | 40 | 6 | 21,6…26,6 | 1,96 | 2,82 |
| РГУ-3-400 | 400 | 40 | 6 | 21,6…26,6 | 1,96 | 2,31 |
| РГУ-3-500 | 500 | 40 | 6 | 21,6…26,6 | 1,96 | 2,5 |
| РГУ-3-600 | 600 | 40 | 6 | 27,5…30,6 | 1,96 | 2,69 |
| РГУ-3-650 | 650 | 40 | 6 | 27,5…30,6 | 1,96 | 2,78 |
| РГУ-4-400 | 400 | 40 | 6 | 27,5…30,6 | 1,96 | 2,27 |
| РГУ-4-500 | 500 | 40 | 6 | 31,5…37,7 | 1,96 | 2,46 |
| РГУ-4-600 | 600 | 40 | 6 | 31,5…37,7 | 1,96 | 2,65 |
| РГУ-4-650 | 650 | 40 | 6 | 31,5…37,7 | 1,96 | 2,74 |
| РГУ-5-400 | 400 | 40 | 6 | 42,4…46,5 | 1,96 | 2,57 |
| РГУ-5-600 | 600 | 40 | 6 | 42,4…46,5 | 1,96 | 2,95 |
| РГУ-3-450 | 450 | 40 | 6 | 27,5…30,6 | 1,96 | 2,35 |
| РГУ-4-450 | 450 | 40 | 6 | 31,5…37,5 | 1,96 | 2,57 |
Распорки дистанционные типа РГ
Распорки дистанционные типа РГ предназначены для удержания на заданном расстоянии двух проводов фазы воздушных линий электропередачи. Распорки дистанционные типа РГ соответствуют требованиям ТУ 3449-129-00111120-98.
| Марка распорки | Размеры, мм | Диаметр проводов, мм | Разрушающая нагрузка, кН | Масса, кг | ||
| L | B | b | ||||
| РГ-1-300 | 300 | 25 | 4 | 15,2…18,9 | 1,96 | 0,83 |
| РГ-1-400 | 400 | 40 | 6 | 15,2…18,9 | 1,96 | 1,17 |
| РГ-1-500 | 500 | 40 | 6 | 15,2…18,9 | 1,96 | 1,32 |
| РГ-2-300 | 300 | 40 | 6 | 15,2…18,9 | 1,96 | 0,83 |
| РГ-2-400 | 400 | 40 | 6 | 15,2…18,9 | 1,96 | 1,17 |
| РГ-2-485 | 485 | 40 | 6 | 21,6…26,6 | 1,96 | 1,32 |
| РГ-2-500 | 500 | 40 | 6 | 21,6…26,6 | 1,96 | 2,16 |
| РГ-2-600 | 600 | 40 | 6 | 21,6…26,6 | 1,96 | 2,35 |
| РГ-2-650 | 650 | 40 | 6 | 21,6…26,6 | 1,96 | 2,51 |
| РГ-3-400 | 400 | 40 | 6 | 21,6…26,6 | 1,96 | 2,54 |
| РГ-3-500 | 500 | 40 | 6 | 27,5…30,6 | 1,96 | 2,73 |
| РГ-3-600 | 600 | 40 | 6 | 27,5…30,6 | 1,96 | 2,82 |
| РГ-3-650 | 650 | 40 | 6 | 27,5…30,6 | 1,96 | 2,31 |
| РГ-4-400 | 400 | 40 | 6 | 31,5…37,7 | 1,96 | 2,5 |
| РГ-4-500 | 500 | 40 | 6 | 31,5…37,7 | 1,96 | 2,69 |
| РГ-4-600 | 600 | 40 | 6 | 31,5…37,7 | 1,96 | 2,78 |
| РГ-4-650 | 650 | 40 | 6 | 31,5…37,7 | 1,96 | 2,27 |
| РГ-5-400 | 400 | 40 | 6 | 42,4…46,5 | 1,96 | 2,46 |
| РГ-5-600 | 600 | 40 | 6 | 42,4…46,5 | 1,96 | 2,65 |
| РГ-2-850 | 850 | D 33,5 | — | 23,1 | 1,96 | 2,74 |
| РГ-3-850 | 850 | D 33,5 | — | 29,4 | 1,96 | 2,57 |
| РГ-4-850 | 850 | D 33,5 | — | 33,2 | 1,96 | 2,95 |
| РГ-4-970 | 970 | D 33,5 | 6 | 37 | 1,96 | 2,35 |
| РГ-6-400 | 400 | 40 | 6 | 59 | 1,96 | 2,57 |
Распорки дистанционные типа 3РГ
Распорки дистанционные типа 3РГ предназначены для удержания на заданном расстоянии трех проводов фазы воздушных линий электропередачи и открытых распределительных устройств. Распорки типа 3РГ снабжены невыпадающими болтами, стягивающими плашками. Распорки соответствуют требованиям ТУ 3449-129-00111120-98.
| Марка распорки | Размеры, мм | Диаметр проводов, мм | Разрушающая нагрузка, кН | Масса, кг | |
| L | 2R | ||||
| 3РГ-3-400 | 400 | 30 | 27,5…30,6 | 1,96 | 3,4 |
| 3РГ-3-400А | 400 | 30 | 27,5…30,6 | 1,96 | 4,1 |
| 3РГ-5-1 | 400 | 46 | 45/37 | 2 | 4,1 |
| 3РГ-5-1А | 400 | 46 | 45/37 | 2 | 4,55 |
Распорки глухие четырехлучевые типа 4РГ
Распорки дистанционные типа 4РГ предназначены для удержания на заданном расстоянии четырех проводов фазы воздушных линий электропередачи и открытых распределительных устройств. Распорки типа 4РГ снабжены невыпадающими болтами, стягивающими плашки.Распорки соответствуют требованиям ТУ 3449-129-00111120-98.
| Марка распорки | Размеры, мм | Диаметр проводов, мм | Разрушающая нагрузка, кН | Масса, кг | |
| L | 2R | ||||
| 4РГ-6-400 | 400 | 58 | 59 | 1 | 6,6 |
| 4РГ-3-400А | 400 | 30 | 27,5…30,6 | 2 | 6,04 |
| 4РГ-3-400 | 400 | 30 | 27,5…30,6 | 2 | 4,97 |
| 4РГ-3-600А | 600 | 30 | 27,5…30,6 | 2 | 8,24 |
| 4РГ-3-600 | 600 | 30 | 27,5…30,6 | 2 | 7,41 |
| 4РГ-4-400А | 400 | 36 | 31,5…37,7 | 2 | 6,04 |
| 4РГ-4-400 | 400 | 36 | 31,5…37,7 | 2 | 4,93 |
| 4РГ-4-600А | 600 | 36 | 31,5…37,7 | 2 | 8,24 |
| 4РГ-4-600 | 600 | 36 | 31,5…37,7 | 2 | 7,37 |
Распорки глухие пятилучевые типа 5РГ
Распорки дистанционные типа 5РГ предназначены для удержания на заданном расстоянии пяти проводов фазы воздушных линий электропередачи и открытых распределительных устройств. Распорки типа 5РГ снабжены невыпадающими болтами, стягивающими плашки. Распорки соответствуют требованиям ТУ 3449-129-00111120-98.
| Марка распорки | Размеры, мм | Диаметр проводов, мм | Разрушающая нагрузка, кН | Масса, кг | |
| L | 2R | ||||
| 5РГ-2-300А | 300 | 510 | 21,6…26,6 | 2 | 7,2 |
| 5РГ-2-300 | 300 | 510 | 21,6…26,6 | 2 | 5,9 |
| 5РГ-2-400А | 400 | 680 | 21,6…26,6 | 2 | 8,4 |
| 5РГ-2-400 | 400 | 680 | 21,6…26,6 | 2 | 7,1 |
| 5РГ-3-400А | 400 | 680 | 27,5…30,6 | 2 | 8,3 |
| 5РГ-3-400 | 400 | 680 | 27,5..30,6 | 2 | 7,1 |
Распорки глухие дистанционные типа 5РГ
Распорки дистанционные типа 5РГ предназначены для удержания на заданном расстоянии пяти проводов фазы воздушных линий электропередачи и открытых распределительных устройств. Распорки типа 5РГ снабжены невыпадающими болтами, стягивающими плашки. Распорки соответствуют требованиям ТУ 3449-129-00111120-98.
| Марка распорки | Размеры, мм | Диаметр проводов, мм | Разрушающая нагрузка, кН | Масса, кг | ||
| D | L | 2R | ||||
| 5РГ-4-600 | 1020 | 600 | 36 | 37,5 | 2 | 14,81 |
| 5РГ-5-600А | 1020 | 600 | 46 | 46,5 | 2 | 15,7 |
Распорки глухие дистанционные типа 8РГ
Распорки дистанционные типа 8РГ предназначены для удержания на заданном расстоянии восьми проводов фазы воздушных линий электропередачи и открытых распределительных устройств. Распорки типа 8РГ снабжены невыпадающими болтами, стягивающими плашки. Распорки соответствуют требованиям ТУ 3449-129-00111120-98.
| Марка распорки | Размеры, мм | Диаметр проводов, мм | Разрушающая нагрузка, кН | Масса, кг | |
| D | L | ||||
| 8РГ-2-400Б | 1045 | 400 | 21,6…30,6 | 1,96 | 20,8 |
| 8РГ-3-400Б | 1045 | 400 | 21,6…30,6 | 1,96 | 20,6 |
Распорки дистанционные утяжеленные типа РУ
Устанавливаются на шлейфах для ограничения раскачивания двух проводов. Распорки утяжеленные соответствуют требованиям ТУ 3449-129-00111120-98.
| Марка распорки | Размеры, мм | Диаметр проводов, мм | Разрушающая нагрузка, кН | Масса, кг |
| L | ||||
| РУ-2-400 | 432 | 21,6…26,6 | 1,96 | 6 |
| РУ-3-400 | 438 | 27,5…30,6 | 1,96 | 6 |
| РУ-4-400 | 444 | 31,5…37,7 | 1,96 | 20,6 |
Распорки глухие изолирующие типа РГИФ
Распорки глухие изолирующие типа РГИФ применяются для установки на расщепленных тросах ВЛ, по которым осуществляется связь. Распорки имеют защитное покрытие изолирующего элемента от внешних покрытий. Распорки соответствуют требованиям ТУ 3449-142-00111120-98.
| Марка распорки | Размеры, мм | Диаметр проводов, мм | Разрушающая нагрузка, кН | Масса, кг | |||
| L | B | S | D | ||||
| РГИФ-0-400Г | 400 | 44 | 62 | 14 | 13,0…16,8 | 2,5 | 1,03 |
| РГИФ-1-400Г | 400 | 44 | 62 | 14 | 17,1…19,8 | 2,5 | 1,03 |
| РГИФ-0-600Г | 600 | 44 | 62 | 14 | 13,0…16,8 | 2,5 | 1,14 |
| РГИФ-1-600Г | 600 | 65 | 72 | 15,8 | 17,1…19,8 | 2,5 | 1,14 |
| РГИФ-2-400 | 400 | 65 | 72 | 15,8 | 21,6…26,6 | 2,5 | 2,36 |
| РГИФ-2-500 | 500 | 65 | 72 | 15,8 | 21,6…26,6 | 2,5 | 2,41 |
| РГИФ-2-600 | 600 | 65 | 72 | 15,8 | 21,6…26,6 | 2,5 | 2,47 |
| РГИФ-2-800 | 800 | 65 | 72 | 15,8 | 21,6…26,6 | 2,5 | 2,58 |
| РГИФ-2-850 | 850 | 65 | 72 | 15,8 | 21,6…26,6 | 2,5 | 2,61 |
| РГИФ-3-400 | 400 | 65 | 72 | 15,8 | 27,5…30,6 | 2,5 | 2,36 |
| РГИФ-3-500 | 500 | 65 | 72 | 15,8 | 27,5…30,6 | 2,5 | 2,41 |
| РГИФ-3-600 | 600 | 65 | 72 | 15,8 | 27,5…30,6 | 2,5 | 2,47 |
| РГИФ-5-800 | 800 | 65 | 81 | 15,8 | 46,5 | 2,5 | 2,65 |
Распорка демпфирующая 4РД-3А-1
Распорки подобного типа применяются на отдельных участках высоковольтных линий электропередачи, т. к. другие способы демпфирования колебаний не эффективны. Данные распорки ранее не применялись, но могут поставляться на высоковольтные линии электропередачи любых классов напряжения. распорка предназначена для линий с четырьмя проводами в фазе с встроенным демпфирующим элементом в каждом луче. Распорка демпфер соответствует требованиям ГОСТ 13276.
Распорки дистанционные глухие типа Р
Дистанционные распорки Р применяются для гибкой ошиновки, предназначены для удержания проводов фазы открытых распределительных устройств на расстоянии 120 мм друг от друга. Дистанционные распорки типа Р не имеют шарниров и состоят из двух алюминиевых плашек, стягиваемых двумя болтами. Распорки соответствует требованиям ТУ 34 13.11050-90.
| Марка распорки | Размеры, мм | Диаметр провода, мм | Масса, кг | |
| d | L | |||
| Р-2-120 | 25 | 153 | 21,6…26,6 | 0,5 |
| Р-3-120 | 30 | 158 | 25,6…30,6 | 0,51 |
| P-4-120 | 36 | 164 | 31,5…37,7 | 0,55 |
