Полимерные Изоляторы для ЛЭП линейные подвесные стержневые типа ЛК 70, ЛК 120, ЛК 160
Линейные подвесные стержневые цельнолитые полимерные (кремнийорганические) Изоляторы для ЛЭП типа ЛК70 на напряжение 10, 20, 35, 110, 150, 220, 330 кВ; ЛК120 на напряжение 35, 110, 150, 220, 330 кВ; ЛК160 на напряжение 220, 330 кВ изготавливаются в соответствии с ГОСТ 28856-90 и предназначены для крепления и изоляции неизолированных и защищенных проводов ВЛ переменного тока напряжением 6-330 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до +50°С.

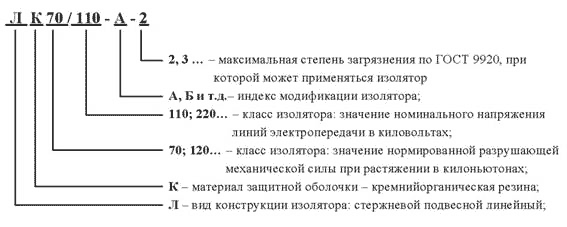

Расшифровка условного обозначения линейного подвесного полимерного изолятора:
Упрощенные обозначения исполнений оконцевателей:
- СП (или «А») — «проушина-пестик»
- СС (или «Б») — «проушина-проушина»
- ГП (или «В») — «гнездо-пестик»
- ГС (или «Г») — «гнездо-проушина»
Изоляторы для ЛЭП модификации ИУ позволяют осуществить монтаж устройств защиты от дуги УЗД-3 непосредственно на Изоляторы для ЛЭП. Возможно изготовление изоляторов с оконцевателями в исполнении СС, развернутыми относительно друг друга на 90°. Пример обозначения заказа ЛК70/10-ИУ-3-90.
Тип изолятора | Класс изолятора, кН/кВ | Строительная высота H, мм | Изоляционная высота L, мм | Длина пути утечки, мм | Испытательное напряжение, кВ | Разрядное напряжение 50 Гц в загрязненном и увлажненном состоянии, кВ | Нормированная ПУЭ удельная поверхностная проводимость слоя загрязнения, мкСм | Допустимая степень загрязнения | Масса, кг | ||
грозового импульса | 50 Гц в сухом состоянии | 50 Гц под дождем | |||||||||
Изолятор ЛК 10 кВ | |||||||||||
ЛК 70/10-И-3 СП(СС) | 70/10 | 275 | 185 | 360 | 145 | 70 | 45 | 13 | 20 | 3 | 0,95 |
ЛК 70/10-ИУ-3 СП(СС) | 303 | 360 | 20 | 3 | |||||||
ЛК 70/10-И-4 СП(СС) | 275 | 420 | 30 | 4 | |||||||
ЛК 70/10-ИУ-4 СП(СС) | 303 | 420 | 30 | 4 | |||||||
Изолятор ЛК 20 кВ | |||||||||||
ЛК 70/20-ИУ-2 СП(СС) | 70/20 | 353 | 235 | 565 | 180 | 90 | 60 | 26 | 10 | 2 | 1,20 |
ЛК 70/20-И-2 СП(СС) | 400 | 310 | 560 | 10 | 2 | ||||||
ЛК 70/20-И-3 СП(СС) | 400 | 310 | 710 | 20 | 3 | ||||||
ЛК 70/20-И-4 СП(СС) | 400 | 310 | 755 | 30 | 4 | ||||||
ЛК 70/20-ИУ-3 СП(СС) | 403 | 285 | 715 | 20 | 3 | ||||||
ЛК 70/20-ИУ-4 СП(СС) | 430 | 310 | 755 | 30 | 4 | ||||||
Изолятор ЛК 35 кВ | |||||||||||
ЛК 70/35-И(ИУ)-2 СП(СС) | 70/35 | 475 | 385 | 895 | 250 | 120 | 100 | 42 | 10 | 2 | 1,3 |
ЛК 70/35-И(ИУ)-3 СП(СС) | 940 | 20 | 3 | ||||||||
ЛК 70/35-И(ИУ)-4 СП(СС) | 1010 | 30 | 4 | ||||||||
ЛК 70/35-И-2 ГП(ГС) | 513 | 895 | 10 | 2 | 1,5 | ||||||
ЛК 70/35-И-3 ГП(ГС) | 940 | 20 | 3 | ||||||||
ЛК 70/35-И-4 ГП(ГС) | 1010 | 30 | 4 | ||||||||
ЛК 120/35-И-2 СП(СС) | 120/35 | 505 | 895 | 10 | 2 | 1,75 | |||||
ЛК 120/35-И-3 СП(СС) | 940 | 20 | 3 | ||||||||
ЛК 120/35-И-4 СП(СС) | 1010 | 30 | 4 | ||||||||
Изолятор ЛК 110 кВ | |||||||||||
ЛК 70/110-И-2 СП(СС) | 70/110 | 1175 | 1055 | 2610 | 550 | 320 | 300 | 110 | 10 | 2 | 3,0 |
ЛК 70/110-И-4 СП(СС) | 3045 | 30 | 4 | ||||||||
ЛК 70/110-И-2 ГП(ГС) | 1240 | 2610 | 10 | 2 | 3,5 | ||||||
ЛК 70/110-И-4 ГП(ГС) | 3045 | 30 | 4 | ||||||||
ЛК 120/110-И-2 СП(СС) | 120/110 | 1205 | 2610 | 10 | 2 | 3,0 | |||||
ЛК 120/110-И-4 СП(СС) | 3045 | 30 | 4 | ||||||||
ЛК 120/110-И-2 ГП(ГС) | 1240 | 2610 | 10 | 2 | 3,5 | ||||||
ЛК 120/110-И-4 ГП(ГС) | 3045 | 30 | 4 | ||||||||
Изолятор ЛК 150 кВ | |||||||||||
ЛК 70/150-И-2 СП(СС) | 70/150 | 1525 | 1330 | 3480 | 750 | 400 | 350 | 150 | 10 | 2 | 3,7 |
ЛК 70/150-И-3 СП(СС) | 4080 | 20 | 3 | 4,2 | |||||||
ЛК 70/150-И-4 СП(СС) | 1675 | 1480 | 4520 | 30 | 4 | 4,5 | |||||
ЛК 120/150-И-2 СП(СС) | 120/150 | 1555 | 1330 | 3480 | 10 | 2 | 4,1 | ||||
ЛК 120/150-И-3 СП(СС) | 4080 | 20 | 3 | 4,6 | |||||||
ЛК 120/150-И-4 СП(СС) | 1705 | 1480 | 4520 | 30 | 4 | 5,1 | |||||
Изолятор ЛК 220 кВ | |||||||||||
ЛК 70/220-И-2 СП(СС) | 70/220 | 2025 | 1830 | 4720 | 950 | 550 | 500 | 220 | 10 | 2 | 4,3 |
ЛК 70/220-И-3 СП(СС) | 5550 | 20 | 3 | 5,0 | |||||||
ЛК 70/220-И-4 СП(СС) | 2325 | 2130 | 6440 | 30 | 4 | 5,6 | |||||
ЛК 120/220-И-2 СП(СС) | 120/220 | 2055 | 1830 | 4720 | 10 | 2 | 4,7 | ||||
ЛК 120/220-И-3 СП(СС) | 5550 | 20 | 3 | 5,4 | |||||||
ЛК 120/220-И-4 СП(СС) | 2355 | 2130 | 6440 | 30 | 4 | 6,0 | |||||
ЛК 160/220-2 СП(СС) | 160/220 | 2110 | 1800 | 5200 | 980 | 420 | 400 | 260 | 10 | 2 | 7,5 |
ЛК 160/220-3 СП(СС) | 2470 | 2160 | 6300 | 1100 | 450 | 420 | 20 | 3 | 8,5 | ||
ЛК 160/220-4 СП(СС) | 3000 | 2700 | 7900 | 1300 | 500 | 460 | 30 | 4 | 10 | ||
Изолятор ЛК 330 кВ | |||||||||||
ЛК 70/330-3 СП | 70/330 | 3070 | 2717 | 8900 | 1175 | 1050 | 700 | 315 | 20 | 3 | 16 |
ЛК 120/330-3 СП | 120/330 | 3110 | 2657 | 8530 | 20 | ||||||
ЛК 160/330-3 СП | 160/330 | 3190 | 2657 | 8530 | 21 |
Полимерные Изоляторы для ЛЭП для подвески грозотроса типа ЛКГ 70, ЛКГ 120
Полимерные Изоляторы для ЛЭП типа ЛКГ 70, ЛКГ 120 предназначены для изолированного поддерживающего и натяжного крепления грозозащитного троса на высоковольтных ЛЭП 110-500 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до +50°С.
Расшифровка условного обозначения полимерного изолятора для грозотроса:
ЛКГ Р-U/Ly-S
-
Л – линейный;
-
К – кремнийорганическая оболочка;
-
Г – для подвески грозотроса;
-
Р – значение механической разрушающей силы при растяжении, кН;
-
U –50%-ное разрядное напряжение изолятора без рогов при грозовом импульсе положительной полярности, кВ;
-
Uс, Uм – средние разрядные напряжения изолятора без рогов в сухом состоянии и под дождем, кВ;
-
Lу – длина пути утечки, мм;
-
S – размер искрового промежутка, мм
-
Изоляторы для ЛЭП ЛКГ 70 и ЛКГ 120 представляют собой конструкцию, состоящую из линейного полимерного стержневого изолятора с кремнийорганической защитной оболочкой типа ЛК на 70 и 120 кН и разрядных рогов, обеспечивающих создание шунтирующего изолятор искрового промежутка. Изоляторы для ЛЭП ЛКГ предлагается использовать вместо гирлянд стеклянных изоляторов (не менее двух изоляторов в поддерживающем тросовом креплении и не менее четырех в натяжном по п.2.5.122 ПУЭ-7) и комплектов разрядных рогов типа РР, РРВ и РРН. Изоляторы для ЛЭП ЛКГ 70 и ЛКГ 120 обладают всеми достоинствами линейных полимерных изоляторов (высокие механические и электрические характеристики и надежность, низкие масса, габариты, стоимость и т.д.); в отличие от гирлянд стеклянных изоляторов могут быть изготовлены с любой изоляционной длиной с дискретностью 50 мм и любым размером искрового промежутка; Изоляторы для ЛЭП ЛКГ обеспечивают высокую надежность каналов высокочастотной связи за счет на порядок меньшей, чем у гирлянд тарельчатых изоляторов, емкости.
Тип изолятора | H , mm | H1, mm | U, кВ | Uc, кВ | Um, кВ | Ly, мм | S*, мм | Масса, кг |
ЛКГ 70(120)-180/350-S | 300 | 185 | 180 | 95 | 60 | 350 | 40/100 | 1,8 |
ЛКГ 70(120)-180/410-S | 300 | 185 | 180 | 95 | 60 | 410 | 40/100 | 1,85 |
ЛКГ 70(120)-225/550-S | 350 | 235 | 225 | 115 | 70 | 550 | 40/150 | 1,95 |
ЛКГ 70(120)-250/700-S | 400 | 285 | 250 | 125 | 95 | 700 | 40/180 | 2,05 |
ЛКГ 70(120)-270/740-S | 425 | 310 | 270 | 130 | 100 | 740 | 40/210 | 2,1 |
ЛКГ 70(120)-310/930-S | 500 | 385 | 310 | 145 | 120 | 930 | 40/250 | 2,35 |
ЛКГ 70(120)-310/1000-S | 500 | 385 | 310 | 145 | 120 | 1000 | 40/250 | 2,4 |
ЛКГ 70(120)-325/1150-S | 550 | 435 | 325 | 160 | 135 | 1150 | 40/280 | 2,5 |
ЛКГ 70(120)-340/1300-S | 600 | 485 | 340 | 180 | 150 | 1300 | 40/320 | 2,6 |
* Определяется заказом в допустимом пределе с дискретностью 10 мм
Полимерные Изоляторы для ЛЭП опорные линейные стержневые типа ОЛСК 6-10, ОЛСК 12,5-10, ОЛСК 16-20, ОЛСК 12,5-35
Опорные линейные стержневые кремнеорганические Изоляторы для ЛЭП ОЛСК-6-10, ОЛСК-12,5-10, ОЛСК-16-20, ОЛСК-12,5-35 предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 (SАX), ПЗВ и ПЗВГ на промежуточных, промежуточно-угловых и иных опорах воздушных ЛЭП и РУ электростанций и подстанций переменного тока напряжением 6-35 кВ частотой до 100 Гц при температуре окружающего воздуха от — 60° до + 50°С. Провод может быть закреплен в желобе или на шейке изолятора. Крепление к металлоконструкциям опор (траверсам) осуществляется при помощи болтового соединения М20, М24. Конструкция изоляторов модификации «А» позволяет осуществлять раскатку проводов СИП-3, ПЗВ и ПЗВГ непосредственно по изоляторам без применения раскаточных роликов. Это сокращает время монтажа и уменьшает его стоимость. После раскатки проводов по изоляторам модификации «А» они должны быть закреплены в желобе или на шейке изолятора на прямых участках линии и на шейке при повороте линии.
Изготавливаются : — ОЛСК 6(12,5)-10 по ТУ 3494-005-82442590-2008; — ОЛСК 16(12,5)-20(35) по ТУ 3494-005-82442590-2009.
Преимущества опорных линейных изоляторов над штыревыми:
- снижена стоимость траверс;
- снижены затраты на транспортировку траверс;
- снижена трудоемкость монтажа, 100%-я заводская готовность к монтажу на траверсе одной гайкой;
- непробиваемость при любых формах воздействий напряжений;
- повышена надежность изоляционного узла, исключены из конструкции наиболее слабые элементы (штыри, колпачки);
- использование для крепления проводов спиральных связок, унифицированных со штыревыми изоляторами.
Опорные линейные стержневые кремнеорганические Изоляторы для ЛЭП ОЛСК 6-10, ОЛСК 12,5-10, ОЛСК 16-20, ОЛСК 12,5-35 представляют собой сплошное изоляционное ребристое тело из фарфора или комбинации композитных материалов, армированное в нижней части стальным фланцем. Принципиальное отличие стержневых изоляторов от штыревых — их «непробиваемость» при всех видах электрических воздействий, так как толщина твердой изоляции между проводом и заземленным фланцем соизмерима с длинами пути разряда по воздуху и по поверхности, и ее электрическая прочность несоизмеримо выше прочности воздушного промежутка. Такой изолятор может быть перекрыт при грозовых перенапряжениях на ВЛ, но не пробит как это зачастую происходит со штыревыми изоляторами. Изоляционное тело стержневых изоляторов несет не только электрическую нагрузку, но и полностью определяет механическую прочность изоляционного узла. Развитая поверхность изоляторов обеспечивает влагоразрядные характеристики изоляторов, превышающие требования ПУЭ для районов допустимой степени загрязнения.
Расшифровка условного обозначения опорного линейного стержневого кремнеорганического изолятора:
ОЛСК | — Опорный Линейный Стержневой Кремнеорганический |
6; 12,5 | — Нормированная разрушающая сила на изгиб, кН |
10;20;35 | — Номинальное напряжение, кВ |
А; Б | — Индекс модификации оголовка изолятора |
2; 4 | — Индекс модификации изоляционной детали изолятора |
Тип | Рис. № | Номинальное напряжение, кВ | Нормированная разрушающая сила на изгиб, кН | Нормированная механическая разрушающая сила при растяжении, кН | Строительная высота Н, мм | Изоляционная высота L, мм | Длина пути утечки, мм | Выдерживаемое напряжение, кВ | Разрядное напряжение 50 Гц в загрязненном и увлажненном состоянии, кВ | Удельная поверхностная проводимость слоя загрязнения, мкСм | Допустимая степень загрязнения по ПУЭ | Масса, кг | ||
полного грозового импульса | 50 Гц в сухом состоянии | 50 Гц под дождем | ||||||||||||
ОЛСК 6-10-А(Б)-2 | 1 | 10 | 6,0 | 4,0 | 213 | 160 | 290 | 120 | 80 | 45 | 13 | 10 | 2 | 1,5 |
ОЛСК 6-10-А(Б)-4 | 2 | 410 | 30 | 4 | 1,6 | |||||||||
ОЛСК 12,5-10-А(Б)-2 | 3 | 12,5 | 10,0 | 155 | 280 | 10 | 2 | 1,9 | ||||||
ОЛСК 12,5-10-А(Б)-4 | 4 | 400 | 30 | 4 | 2,0 | |||||||||
ОЛСК 16-20-А(Б)-4 | 5 | 20 | 16,0 | 12,0 | 340 | 280 | 780 | 150 | 90 | 60 | 26 | 30 | 4 | 3,3 |
ОЛСК 12,5-35А(Б)-2 | 5 | 35 | 12,5 | 10,0 | 400 | 340 | 960 | 210 | 165 | 120 | 42 | 10 | 2 | 4 |

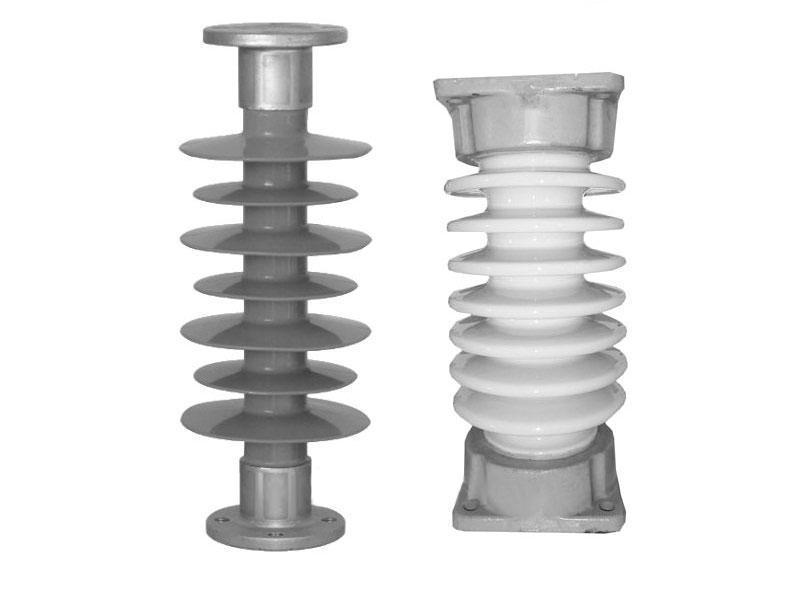

Полимерные Изоляторы для ЛЭП опорные стержневые (трубчатые) типа ОСК 4; ОСК 6; ОСК 8; ОСК 10; ОСК 12,5; ОТК 20
Полимерные опорные стержневые (трубчатые) Изоляторы для ЛЭП типа ОСК 4; ОСК 6; ОСК 8; ОСК 10; ОСК 12,5; ОТК 20 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока, напряжением 10-220 кВ, частотой до 100 ГЦ. Изоляторы для ЛЭП ОСК изготавливаются в соответствии с ГОСТ Р 52082-2003 «Изоляторы для ЛЭП полимерные опорные наружной установки на напряжение 6-220кВ. Общие технические условия» и ТУ 3494-004-59116459-04 «Изоляторы для ЛЭП полимерные опорные типа ОСК» разработанными и выпущенными ОАО «ФСК ЕЭС».
Расшифровка условного обозначения полимерного опорного стержневого изолятора:
Основным несущим элементом изоляторов является стеклопластиковая труба или стержень, защищенный от внешних атмосферных воздействий кремнийорганическим оребренным покрытием. Внутренняя поверхность трубы или стержня от пробоя защищена обрезиниванием. Внутренняя полость герметична. Труба с двух сторон замыкается фланцами. Фланцы оцинкованы горячим способом.
Тип изолятора | Номи нальное напря жение, кВ | Строи тельная высота H, мм | Изоля ционная высота L, мм | Длина пути утечки, см | Масса, не более, кг | Минимальная механическая разрушающая сила на изгиб, кН | Минимальный разрушающий крутящий момент, кН*м | Выдерживаемое 5-минутное напряжение частоты 50Гц в сухом состоянии, кВ | Выдерживаемое 1-минутное напряжение частоты 50Гц под дождем, кВ | Выдерживаемое напряжение грозового импульса, кВ | Устано вочный размер верх/низ, мм | Устано вочные отверстия верх/низ, мм | |
Изолятор ОСК 10КВ | |||||||||||||
ОСК 4-10-В02-1 | 10 | 190 | 95 | 22 | 1,9 | 4 | 0,245 | 42 | 28 | 80 | Ø76/Ø76 | 4М12/4М12 | |
ОСК 4-10-Г02-2 | 10 | 215 | 115 | 30 | 2,2 | 4 | 0,245 | 42 | 28 | 80 | Ø76/Ø76 | 4М12/4М12 | |
ОСК 6-10-В03-1 | 10 | 190 | 95 | 22 | 2,4 | 6 | 0,245 | 42 | 28 | 80 | Ø76/Ø76 | 4М12/4М12 | |
ОСК 6-10-Г03-2 | 10 | 215 | 115 | 30 | 2,7 | 6 | 0,245 | 42 | 28 | 80 | Ø76/Ø76 | 4М12/4М12 | |
ОСК 12,5-10-Д03-4 | 10 | 285 | 169 | 42 | 3,5 | 12,5 | 0,245 | 42 | 28 | 80 | Ø76/Ø76 | 4М12/4М12 | |
Изолятор ОСК 35КВ | |||||||||||||
ОСК 8-35-Б01-2 | 35 | 440 | 324 | 95 | 8,5 | 8 | 1 | 95 | 80 | 190 | Ø140/Ø140 | 4М12/4М12 | |
ОСК 8-35-Б02-2 | 35 | 440 | 324 | 95 | 8 | 8 | 1 | 95 | 80 | 190 | Ø127/Ø127 | 4М12/4М12 | |
ОСК 8-35-В03-2 | 35 | 475 | 359 | 95 | 8,5 | 8 | 1 | 95 | 80 | 190 | Ø76/Ø76 | 4М12/4М12 | |
ОСК 10-35-А01-1 | 35 | 400 | 262 | 75 | 22 | 10 | 1 | 95 | 80 | 190 | Ø140/Ø140 | 4М12/4М12 | |
ОСК 10-35-А01-3 | 35 | 400 | 262 | 116 | 23,5 | 10 | 1 | 95 | 80 | 190 | Ø140/Ø140 | 4М12/4М12 | |
ОСК 10-35-Г04-1 | 35 | 500 | 362 | 75 | 21,5 | 10 | 1 | 95 | 80 | 190 | Ø160/Ø160 | 4Ø18/4Ø18 | |
ОСК 10-35-Г04-3 | 35 | 500 | 362 | 116 | 23 | 10 | 1 | 95 | 80 | 190 | Ø160/Ø160 | 4Ø18/4Ø18 | |
ОСК 12,5-35-В02-1 | 35 | 475 | 337 | 75 | 21 | 12,5 | 1 | 95 | 80 | 190 | Ø127/Ø127 | 4М12/4М12 | |
ОСК 12,5-35-В02-3 | 35 | 475 | 337 | 116 | 22,5 | 12,5 | 1 | 95 | 80 | 190 | Ø127/Ø127 | 4М12/4М12 | |
Изолятор ОСК 110КВ | |||||||||||||
ОСК 10-110-А01-1 | 110 | 1020 | 882 | 220 | 21,5 | 10 | 1 | 230 | — | 450 | Ø127/Ø127 | 4М16/4М16 | |
ОСК 10-110-А02-1 | 110 | 1020 | 882 | 220 | 23,5 | 10 | 1 | 230 | — | 450 | Ø127/Ø178 | 4М16/4М18 | |
ОСК 10-110-А01-2 | 110 | 1020 | 882 | 280 | 22 | 10 | 1 | 230 | — | 450 | Ø127/Ø127 | 4М16/4М16 | |
ОСК 10-110-А02-2 | 110 | 1020 | 882 | 280 | 24 | 10 | 1 | 230 | — | 450 | Ø127/Ø178 | 4М16/4М18 | |
ОСК 10-110-Б02-1 | 110 | 1050 | 912 | 210 | 24 | 10 | 1 | 230 | — | 480 | Ø127/Ø178 | 4М16/4Ø18 | |
ОСК 10-110-Б02-2 | 110 | 1050 | 912 | 290 | 24,5 | 10 | 1 | 230 | — | 480 | Ø127/Ø178 | 4М16/4Ø18 | |
ОСК 10-110-Б03-1 | 110 | 1050 | 912 | 210 | 27,5 | 10 | 1 | 230 | — | 480 | Ø120/Ø160 | 4Ø18/4Ø18 | |
ОСК 10-110-Б03-2 | 110 | 1050 | 912 | 290 | 28 | 10 | 1 | 230 | — | 480 | Ø120/Ø160 | 4Ø18/4Ø18 | |
ОСК 10-110-Б04-2 | 110 | 1050 | 912 | 290 | 28 | 10 | 1 | 230 | — | 480 | Ø100/Ø160 | 4М12/4Ø18 | |
ОСК 10-110-В05-1 | 110 | 1100 | 950 | 220 | 28 | 10 | 1 | 230 | — | 480 | Ø160/Ø160 | 4Ø18/4Ø18 | |
ОСК 10-110-В05-2 | 110 | 1100 | 950 | 300 | 28,3 | 10 | 1 | 230 | — | 480 | Ø160/Ø160 | 4Ø18/4Ø18 | |
ОСК 10-110-Г09-2 | 110 | 1220 | 1020 | 250 | 28,3 | 10 | 1 | 230 | — | 550 | Ø127/Ø160 | 4М16/4Ø18 | |
ОСК 10-110-Г09-3 | 110 | 1220 | 1020 | 315 | 28,5 | 10 | 1 | 230 | — | 550 | Ø127/Ø160 | 4М16/4Ø18 | |
ОСК 10-110-Г05-2 | 110 | 1220 | 1020 | 250 | 28,3 | 10 | 1 | 230 | — | 550 | Ø160/Ø160 | 4Ø18/4Ø18 | |
ОСК 10-110-Г05-3 | 110 | 1220 | 1020 | 315 | 28,5 | 10 | 1 | 230 | — | 550 | Ø160/Ø160 | 4Ø18/4Ø18 | |
Изолятор ОТК 110КВ | |||||||||||||
ОТК 20-110-В07-1 | 110 | 1100 | 950 | 220 | 29,6 | 20 | 1 | 230 | — | 480 | Ø180/Ø194 | 4Ø18/4O20 | |
ОТК 20-110-В08-1 | 110 | 1100 | 950 | 220 | 29,6 | 20 | 1 | 230 | — | 480 | Ø194/Ø194 | 4O20/4O20 | |
ОТК 20-110-В07-2 | 110 | 1100 | 950 | 300 | 32,6 | 20 | 1 | 230 | — | 480 | Ø180/Ø194 | 4Ø18/4O20 | |
ОТК 20-110-В08-2 | 110 | 1100 | 950 | 300 | 32,6 | 20 | 1 | 230 | — | 480 | Ø194/Ø194 | 4O20/4O20 | |
ОТК 20-110-Г05-2 | 110 | 1220 | 1020 | 250 | 31,5 | 20 | 1 | 230 | — | 550 | Ø160/Ø160 | 4Ø13/4Ø18 | |
ОТК 20-110-Г05-3 | 110 | 1220 | 1020 | 315 | 32 | 20 | 1 | 230 | — | 550 | Ø160/Ø160 | 4Ø18/4Ø18 | |
ОТК 20-110-Г10-2 | 110 | 1220 | 1020 | 250 | 31,5 | 20 | 1 | 230 | — | 550 | Ø160/Ø180 | 4Ø18/4Ø18 | |
ОТК 20-110-Г10-3 | 110 | 1220 | 1020 | 315 | 32 | 20 | 1 | 230 | — | 550 | Ø160/Ø180 | 4Ø18/4Ø18 |
Полимерные Изоляторы для ЛЭП опорные ОНШП 20-10, ОНШП 35-20
Высоковольтные полимерные Изоляторы для ЛЭП ОНШП 20-10, ОНШП 35-20 разработаны и серийно выпускаются взамен устаревших снятых с производства фарфоровых изоляторов типа ОНШ. Изоляторы для ЛЭП соответствуют ГОСТ Р 52082-03. Гарантийный срок эксплуатации — 15 лет. Срок службы изоляторов — 30 лет. Срок хранения по ГОСТ 15150 — 3 года. Изоляторы для ЛЭП имеют специальную конструкцию для работы в особозагрязненных районах вблизи ТЭЦ, ГРЭС, ГОК и др.
Тип изолятора | Строи тельная высота Н, мм | Длина изоля ционной части L, мм | Длина пути утечки, мм | Номина льное напря жение, кВ | Минимальная механическая разрушающая сила на изгиб, кН | Минимальный разрушающий крутящий момент, кН*м | Испытательное напряжение грозовых импульсов, кВ | 5-минутное испытательное напряжение частоты 50Гц в сухом состоянии, кВ | Предел прочности при динамическом изгибе, Н*м | Установочный размер, мм | Установочные отверстия, мм | Масса, не более, кг | ||
верхний фланец | нижний фланец | верхний фланец | нижний фланец | |||||||||||
ОНШП-20-10 | 280 | 190 | 720 | 20 | 25 | 3 | 155 | 75 | 2,4 | Ø140 | Ø140 | 4М12 | Ø15 | 4,6 |
ОНШП-35-20 | 400 | — | 900 | 35 | 45 | 3 | 195 | 75 | 2,4 | Ø140 | Ø140 | 4М16 | Ø18 | 5,7 |
