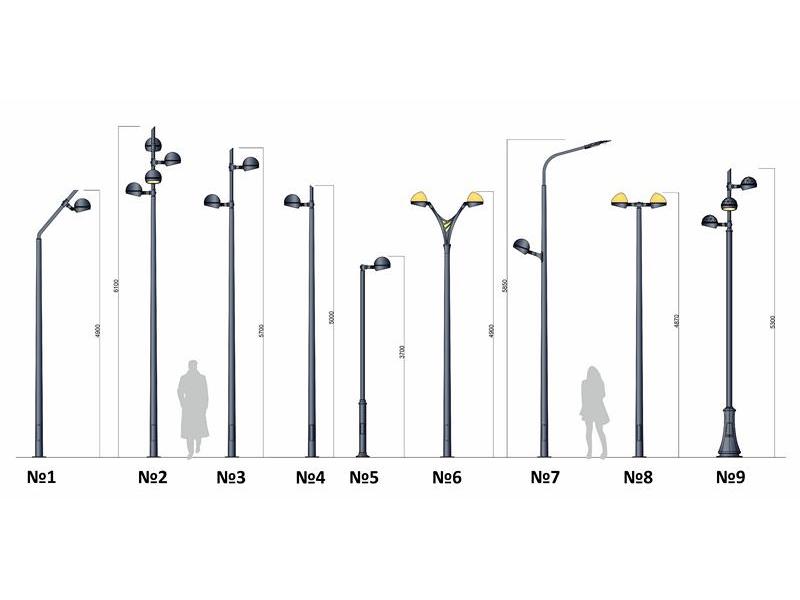

Металлические силовые опоры освещения типа СП, СФ, СПГ, СФГ, МС, ОС, ОСф, ОСк, ОСТ, ОСФТ, СТС, ООТр предназначены для освещения дорог и магистралей. Помимо установки осветительного оборудования указанные опоры могут использоваться для воздушной подвески кабелей электрической сети наружного освещения (СИП), установки рекламных, информационных щитов и т.п.
Покрытие опор освещения
Все поверхности опоры защищены от воздействия агрессивных сред окружающей среды в зоне эксплуатации (метод горячего оцинкования). Толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течение 25 — 30 лет без восстановления защитного покрытия. Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Дополнительно наружная поверхность опоры может быть обработана лакокрасочным покрытием.
Способ установки
- Фланцевые опоры устанавливаются на железобетонный фундамент с помощью фланцевого крепления болтами или шпильками к металлической закладной детали фундамента .
- Прямостоечные опоры устанавливаются в заранее подготовленный земляной котлован с последующей заливкой бетоном.
Особенности конструкции опор освещения
Материал опоры выбирается исходя из климатической зоны (от -50 до +50 °С) и условий эксплуатации опоры согласно СНиП II-23-81 «Стальные конструкции». В верхней части опоры имеется удобный узел для установки и крепления различных металлоконструкций (кронштейнов). Кронштейн (одно-, двух-, трех- и четырехрожковый) крепится восемью винтами М10.
- Граненые (Многогранные) конические опоры выполнены из листового проката толщиной 3–4 мм методом гибки, с одним продольным сварным швом и имеют в поперечном сечении многогранник. Максимальная длина составных частей опор — не более 12,5 м. Опоры высотой более 12,5 м изготавливаются составными. Соединение составных частей (секций) опор производится при монтаже методом «конус-в-конусе» (рис. 1), обеспечивающим надежность соединения и не требующим болтов и фланцев. Соединение неразборное ввиду малого угла конусности и большой длины посадки.
- Трубчатые опоры представляют собой стальные сварные или разборные ступенчатые металлические конструкции, стволы которых выполнены из трубного проката толщиной 5–8 мм, могут нести нагрузку от 300 до 2700 кг и имеют в поперечном сечении круг. Опоры высотой более 12 м изготавливаются разборными. Соединение составных частей (секций) опор производится при монтаже при помощи сварки с фланцем (рис. 2); холодного вальцевания (рис. 3); болтового соединения (рис. 4).
Опоры освещения купить силовые граненые
Маркировка опор
СПГ – Х – Х/Х – Х – Х
- СПГ – силовая прямостоечная граненая;
- допустимая боковая статическая нагрузка в верхней точке опоры, кг;
- высота опоры над поверхностью земли / общая высота опоры, м;
- вариант подвода электрического кабеля: 01 – воздушный подвод к верхней части опоры; 02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры;
- вид покрытия: Ц – нанесенное методом горячего цинкования; Л – лакокрасочное покрытие.
Наименование опоры | Размеры опоры, мм | Допустимая нагрузка Р, кг | Масса, кг | ||||
H, м | h, м | Dв, мм | Dн, мм | S, мм | |||
СПГ-400-9,0/11,5-(**)-ц | 11,5 | 2,5 | 120 | 225 | 6 | 400 | 303 |
СПГ-700-9,0/11,5-(**)-ц | 11,5 | 2,5 | 120 | 305 | 6 | 700 | 375 |
СПГ-1000-9,0/11,5-(**)-ц | 11,5 | 2,5 | 130 | 350 | 6 | 1000 | 462 |
СПГ-1300-9,0/11,5-(**)-ц | 11,5 | 2,5 | 130 | 350 | 6 | 1300 | 531 |
Маркировка опор
СФГ – Х – Х – Х – Х
- СФГ – силовая фланцевая граненая;
- допустимая боковая статическая нагрузка в верхней точке опоры, кг;
- высота опоры над поверхностью земли, м;
- вариант подвода электрического кабеля: 01 – воздушный подвод к верхней части опоры; 02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры;
- вид покрытия: Ц – нанесенное методом горячего цинкования; Л – лакокрасочное покрытие.
Наименование опоры | Размеры опоры | Размеры фланца | Допустимая нагрузка Р, кг | Масса, кг | |||||||
H, м | h, м | Dв, мм | Dн, мм | S, мм | dотв, мм | n отв. | A, мм | Б, мм | |||
СФГ-400-9,0-(**)-ц | 9,0 | 2,5 | 120 | 190 | 6 | 28 | 8 | 395 | 310 | 400 | 223 |
СФГ-700-9,0-(**)-ц | 9,0 | 2,5 | 120 | 255 | 6 | 36 | 8 | 495 | 380 | 700 | 281 |
СФГ-400-10,0-(**)-ц | 10 | 2,5 | 120 | 205 | 6 | 28 | 8 | 395 | 310 | 400 | 258 |
СФГ-700-10,0-(**)-ц | 10 | 2,5 | 120 | 275 | 6 | 36 | 8 | 540 | 440 | 700 | 332 |
СФГ-1000-10,0-(**)-ц | 10 | 3,5 | 130 | 320 | 6 | 36 | 12 | 540 | 440 | 1000 | 403 |
СФГ-1300-10,0-(**)-ц | 10 | 3,0 | 150 | 364 | 6 | 36 | 12 | 610 | 500 | 1300 | 463 |
Маркировка опор
ОГС – Х – Х
- ОГС – опора граненая силовая;
- допустимая боковая статическая нагрузка в верхней точке опоры, т;
- высота опоры, м.
Наименование опоры | Размеры опоры | Размеры фланца | Допустимая нагрузка Р, т | Масса, кг | |||
H, м | d, мм | D, мм | А, мм | B, мм | |||
ОГС-0,4-8 | 8 | 150 | 275 | 500 | 420 | 0,4 | 198 |
ОГС-0,4-9 | 9 | 150 | 275 | 500 | 420 | 0,4 | 219 |
ОГС-0,4-10 | 10 | 150 | 275 | 500 | 420 | 0,4 | 241 |
ОГС-0,7-8 | 8 | 150 | 310 | 500 | 420 | 0,7 | 211 |
ОГС-0,7-9 | 9 | 150 | 310 | 500 | 420 | 0,7 | 233 |
ОГС-0,7-10 | 10 | 150 | 310 | 500 | 420 | 0,7 | 256 |
ОГС-1,0-9 | 9 | 150 | 310 | 500 | 420 | 1 | 287 |
ОГС-1,0-10 | 10 | 150 | 310 | 500 | 420 | 1 | 316 |
ОГС-1,3-8 | 8 | 150 | 310 | 500 | 420 | 1,3 | 259 |
ОГС-1,3-10 | 10 | 150 | 310 | 500 | 420 | 1,3 | 380 |
ОГС-1,8-10 | 10 | 320 | 465 | 650 | 550 | 1,8 | 617 |
ОГС-3,0-10 | 10 | 375 | 460 | 650 | 550 | 3 | 777 |
Опоры многогранные силовые конические прямостоечные МС (установка в грунт)
Маркировка опор
МС — ХГ-ХЛ
- МС — многогранная силовая;
- высота опоры над поверхностью земли, м;
- вариант установки: Г – грунт;
- номинальное усилие, т;
- наличие люка.
Наименование опоры | Размеры опоры | Допустимая нагрузка Р, кг | Масса, кг | |||
Н, м | h, м | d, мм | D, мм | |||
МС-8Г-0,25 | 8 | 2 | 100 | 280 | 250 | 189 |
МС-8Г-0,4 | 8 | 2 | 100 | 280 | 400 | 189 |
МС-8Г-0,7 | 8 | 2 | 160 | 310 | 700 | 297 |
МС-8Г-1,0 | 8 | 2 | 160 | 310 | 1000 | 297 |
МС-8Г-1,3 | 8 | 2 | 160 | 360 | 1300 | 329 |
МС-8Г-1,5 | 8 | 2 | 160 | 360 | 1500 | 329 |
МС-9Г-0,25 | 9 | 2 | 100 | 270 | 250 | 203 |
МС-9Г-0,4 | 9 | 2 | 100 | 320 | 400 | 232 |
МС-9Г-0,7 | 9 | 2 | 160 | 310 | 700 | 328 |
МС-9Г-1,0 | 9 | 2 | 160 | 360 | 1000 | 363 |
МС-9Г-1,3 | 9 | 2 | 160 | 360 | 1300 | 363 |
МС-9Г-1,5 | 9 | 2 | 160 | 380 | 1500 | 379 |
МС-10Г-0,25 | 10 | 2 | 100 | 320 | 250 | 252 |
МС-10Г-0,4 | 10 | 2 | 100 | 320 | 400 | 314 |
МС-10Г-0,7 | 10 | 2 | 160 | 350 | 700 | 399 |
МС-10Г-1,0 | 10 | 2 | 160 | 350 | 1000 | 399 |
МС-10Г-1,3 | 10 | 2 | 160 | 350 | 1300 | 464 |
МС-10Г-1,5 | 10 | 2 | 160 | 360 | 1500 | 473 |
Опоры многогранные силовые конические фланцевые МС (установка на фланец)
Маркировка опор
МС — ХФ-ХЛ
- МС — многогранная силовая;
- высота опоры, м;
- вариант установки: Ф — на фланец;
- номинальное усилие, т;
- наличие люка.
Наименование опоры | Размеры опоры | Размеры фланца | Допустимая нагрузка Р, кг | Масса, кг | |||||
Н, м | d, мм | D, мм | А, мм | В, мм | D отв, мм | n отв. | |||
МС-8Ф-0,25 | 8 | 100 | 240 | 400 | 320 | 25 | 6 | 250 | 153 |
МС-8Ф-0,4 | 8 | 100 | 240 | 400 | 320 | 27 | 6 | 400 | 158 |
МС-8Ф-0,7 | 8 | 160 | 280 | 400 | 360 | 27 | 10 | 700 | 250 |
МС-8Ф-1,0 | 8 | 160 | 280 | 550 | 420 | 35 | 8 | 1000 | 286 |
МС-8Ф-1,3 | 8 | 160 | 320 | 600 | 460 | 42 | 6 | 1300 | 316 |
МС-8Ф-1,5 | 8 | 160 | 320 | 600 | 460 | 42 | 8 | 1500 | 316 |
МС-9Ф-0,25 | 9 | 100 | 240 | 400 | 320 | 25 | 6 | 250 | 172 |
МС-9Ф-0,4 | 9 | 100 | 280 | 440 | 360 | 27 | 6 | 400 | 198 |
МС-9Ф-0,7 | 9 | 160 | 280 | 540 | 380 | 35 | 8 | 700 | 297 |
МС-9Ф-1,0 | 9 | 160 | 320 | 540 | 420 | 35 | 8 | 1000 | 325 |
МС-9Ф-1,3 | 9 | 160 | 320 | 600 | 460 | 42 | 8 | 1300 | 348 |
МС-9Ф-1,5 | 9 | 160 | 340 | 600 | 460 | 42 | 10 | 1500 | 360 |
МС-10Ф-0,25 | 10 | 100 | 280 | 440 | 360 | 27 | 6 | 250 | 211 |
МС-10Ф-0,4 | 10 | 100 | 280 | 440 | 360 | 27 | 6 | 400 | 262 |
МС-10Ф-0,7 | 10 | 160 | 320 | 540 | 420 | 35 | 8 | 700 | 354 |
МС-10Ф-1,0 | 10 | 160 | 320 | 600 | 460 | 42 | 6 | 1000 | 379 |
МС-10Ф-1,3 | 10 | 160 | 320 | 600 | 460 | 42 | 8 | 1300 | 438 |
МС-10Ф-1,5 | 10 | 160 | 320 | 600 | 460 | 42 | 10 | 1500 | 446 |
МС-11Ф-0,25 | 11 | 100 | 280 | 440 | 360 | 27 | 6 | 250 | 231 |
МС-11Ф-0,4 | 11 | 100 | 280 | 440 | 360 | 27 | 6 | 400 | 286 |
МС-11Ф-0,7 | 11 | 160 | 320 | 500 | 420 | 27 | 12 | 700 | 370 |
МС-11Ф-1,0 | 11 | 160 | 360 | 600 | 480 | 42 | 6 | 1000 | 438 |
МС-11Ф-1,3 | 11 | 160 | 360 | 600 | 480 | 42 | 8 | 1300 | 509 |
МС-11Ф-1,5 | 11 | 160 | 360 | 600 | 480 | 42 | 10 | 1500 | 509 |
МС-12Ф-0,25 | 12 | 100 | 310 | 500 | 420 | 25 | 6 | 250 | 281 |
МС-12Ф-0,4 | 12 | 100 | 320 | 500 | 420 | 27 | 6 | 400 | 348 |
МС-12Ф-0,7 | 12 | 160 | 360 | 560 | 460 | 35 | 8 | 700 | 451 |
МС-12Ф-1,0 | 12 | 160 | 360 | 600 | 480 | 42 | 6 | 1000 | 548 |
МС-12Ф-1,3 | 12 | 160 | 400 | 640 | 520 | 42 | 10 | 1300 | 596 |
МС-12Ф-1,5 | 12 | 160 | 400 | 640 | 520 | 42 | 10 | 1500 | 596 |
Опоры освещения силовые трубчатые
Маркировка опор
СП – Х – Х/Х – Х – Х
- СП – силовая прямостоечная цилиндрическая;
- допустимая боковая статическая нагрузка в верхней точке опоры, кг;
- высота опоры над поверхностью земли / общая высота опоры, м;
- вариант подвода электрического кабеля: 01 – воздушный подвод к верхней части опоры; 02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры;
- вид покрытия: Ц – нанесенное методом горячего цинкования; Л – лакокрасочное покрытие.
Наименование опоры | Размеры опоры | Допустимая нагрузка Р, кг | Масса, кг | ||||
H, м | h, м | D1, мм | D2, мм | L, м | |||
СП-400-8,5/10,5-(**)-ц | 8,5 | 2,0 | 219 | 168 | 5,5 | 400 | 405 |
СП-400-8,5/11,0-(**)-ц | 8,5 | 2,5 | 219 | 168 | 6,0 | 400 | 429 |
СП-700-8,5/10,5-(**)-ц | 8,5 | 2,0 | 273 | 219 | 7,0 | 700 | 540 |
СП-700-8,5/11,0-(**)-ц | 8,5 | 2,5 | 273 | 219 | 7,5 | 700 | 566 |
СП-300-9,0/11,0-(**)-ц | 9,0 | 2,0 | 219 | 159 | 5,75 | 300 | 316 |
СП-400-9,0/11,0-(**)-ц | 9,0 | 2,0 | 219 | 168 | 7,0 | 400 | 440 |
СП-700-9,0/11,0-(**)-ц | 9,0 | 2,0 | 273 | 219 | 7,0 | 700 | 562 |
Маркировка опор
СФ – Х – Х – Х – Х
- СФ – силовая фланцевая цилиндрическая;
- допустимая боковая статическая нагрузка в верхней точке опоры, кг;
- высота опоры над поверхностью земли, м;
- вариант подвода электрического кабеля: 01 – воздушный подвод к верхней части опоры; 02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры;
- вид покрытия: Ц – нанесенное методом горячего цинкования; Л – лакокрасочное покрытие.
Наименование опоры | Размеры опоры | Размеры фланца | Допустимая нагрузка Р, кг | Масса, кг | |||||||
H, м | h, м | D1, мм | D2, мм | L, м | d, мм | n отв. | A, мм | Б, мм | |||
СФ-300-8,5-(**)-ц | 8,5 | 2,5 | 219 | 168 | 4,5 | 22 | 8 | 420 | 360 | 300 | 293 |
СФ-400-8,5-(**)-ц | 8,5 | 2,5 | 219 | 168 | 4,5 | 22 | 8 | 420 | 360 | 400 | 349 |
СФ-700-8,5-(**)-ц | 8,5 | 2,5 | 273 | 219 | 5,0 | 22 | 12 | 420 | 372 | 700 | 445 |
СФ-400-9,0-(**)-ц | 9,0 | 2,5 | 219 | 168 | 4,52 | 22 | 8 | 420 | 360 | 400 | 389 |
СФ-700-9,0-(**)-ц | 9,0 | 2,5 | 273 | 219 | 5,0 | 22 | 12 | 420 | 372 | 700 | 465 |
СФ-400-11,0-(**)-ц | 11,0 | 2,5 | 273 | 219 | 7,0 | 27 | 8 | 420 | 360 | 400 | 608 |
Маркировка опор
ОКС – Х – Х (L)
- ОКС – опора круглая силовая;
- допустимая боковая статическая нагрузка в верхней точке опоры, т;
- высота опоры (надземной части), м;
- вариант исполнения: L — с заглублением (величина 2,0…3,0 м).
Наименование опоры | Размеры опоры | Допустимая нагрузка Р, т | Масса, кг | |||
H, м | d, мм | D, мм | L, м | |||
ОКС-0,3-9,0 (L) | 9 | 159 | 219 | 2 | 0,3 | 316 |
ОКС-0,4-9,0 (L) | 9 | 159 | 219 | 2 | 0,4 | 438 |
ОКС-0,7-9,0 (L) | 9 | 219 | 273 | 2 | 0,7 | 523 |
ОКС -0,8-9,0 (L) | 9 | 219 | 273 | 2 | 0,8 | 523 |
ОКС-1,5-9,0 (L) | 9 | 273 | 325 | 2 | 1,5 | 758 |
ОКС -0,4-11,0 (L) | 11 | 219 | 273 | 3 | 0,4 | 606 |
ОКС-0,6-11,0 (L) | 11 | 219 | 273 | 3 | 0,6 | 669 |
ОКС-1,0-11,0 (L) | 11 | 273 | 325 | 3 | 1 | 948 |
ОКС-1,8-11,0 (L) | 11 | 325 | 426 | 3 | 1,8 | 1318 |
ОКС-1,1-13,0 (L) | 13 | 325 | 426 | 3 | 1,1 | 1364 |
ОКС-1,5-13,0 (L) | 13 | 325 | 426 | 3 | 1,5 | 1472 |
Маркировка опор
ОКС – Х – Х (Ф)
- ОКС – опора круглая силовая;
- допустимая боковая статическая нагрузка в верхней точке опоры, т;
- высота опоры (надземной части), м;
- вариант исполнения: Ф — фланцевый.
Наименование опоры | Размеры опоры | Размеры фланца | Допустимая нагрузка Р, т | Масса, кг | |||
H, м | d, мм | D, мм | L, м | B, мм | |||
ОКС-0,3-9,0 (Ф) | 9 | 159 | 219 | 2 | 293 | 0,3 | 337 |
ОКС-0,4-9,0 (Ф) | 9 | 159 | 219 | 2 | 293 | 0,4 | 458 |
ОКС-0,7-9,0 (Ф) | 9 | 219 | 273 | 2 | 363 | 0,7 | 554 |
ОКС-0,8-9,0 (Ф) | 9 | 219 | 273 | 2 | 363 | 0,8 | 554 |
ОКС-1,5-9,0 (Ф) | 9 | 273 | 325 | 2 | 450 | 1,5 | 821 |
ОКС-0,4-11,0 (Ф) | 11 | 219 | 273 | 3 | 363 | 0,4 | 636 |
ОКС-0,6-11,0 (Ф) | 11 | 219 | 273 | 3 | 363 | 0,6 | 696 |
ОКС-1,0-11,0 (Ф) | 11 | 273 | 325 | 3 | 450 | 1 | 972 |
ОКС-1,8-11,0 (Ф) | 11 | 325 | 426 | 3 | 552 | 1,8 | 1375 |
ОКС-1,1-13,0 (Ф) | 13 | 325 | 426 | 3 | 552 | 1,1 | 1420 |
ОКС-1,5-13,0 (Ф) | 13 | 325 | 426 | 3 | 552 | 1,5 | 1520 |
Маркировка опор
СТС.Х
- СТС (ООТр) — наименование опоры;
- размерный ряд
Наименование опоры | Размеры опоры | Допустимая нагрузка Р, кг | Масса, кг | ||||||
Н+h, м | H, м | h, м | hв, м (t, мм) | hн, м (t, мм) | Dв, мм | Dн, мм | |||
СТС.001 | 9 | 7 | 2 | 3,3(5) | 6,2(6) | 108 | 127 | 200 | 154 |
СТС.002 | 11 | 9 | 2 | 4,0(5) | 7,5(6) | 108 | 127 | 100 | 186 |
СТС.003 | 11 | 9 | 2 | 4,5(5) | 7,0(6) | 108 | 168 | 100 | 220 |
CTC.004 | 10,5 | 8,5 | 2 | 5,5(8) | 5,5(8) | 168 | 219 | 400 | 404 |
СТС.005 | 11 | 8,5 | 2,5 | 5,5(8) | 6,0(8) | 168 | 219 | 400 | 426 |
СТС.006 | 11 | 9 | 2 | 4,5(7) | 7,0(10) | 168 | 219 | 400 | 487 |
СТС.007 | 11 | 9 | 2 | 4,5(8) | 7,0(9) | 219 | 273 | 700 | 602 |
ООТр-V | 10,5 | 8,5 | 2 | 4 | 7 | 168 | 219 | 400 | 418 |
ООТр-VI | 10,5 | 8,5 | 2 | 4 | 7 | 219 | 273 | 700 | 474 |
ООТр-VII | 10,5 | 8,5 | 2 | 4 | 7 | 273 | 325 | 900 | 705 |
ООТр-IX | 12,5 | 9 | 3,5 | 5 | 8 | 219 | 325 | 900 | 717 |
ООТр-XI | 12,5 | 9 | 3,5 | 5 | 8 | 273 | 377 | 900 | 1008 |
ООТр-XIII | 15 | 13 | 2 | 4,5 | 11,5 | 273 | 377 | 1300 | 1234 |
Маркировка опор
СТС.Х
- СТС (ООТр) — наименование опоры;
- размерный ряд
Наименование опоры | Размеры опоры | Размеры фланца | Допустимая нагрузка Р, кг | Масса, кг | |||||||
H, м | hв, м (t, мм) | hн, м (t, мм) | Dв, мм | Dн, мм | А, мм | Б, мм | dотв, мм | n отв. | |||
CTC.008 | 8,5 | 4,5(6) | 4,5(7) | 168 | 219 | 440 | 360 | 22 | 8 | 300 | 300 |
СТС.009 | 8,5 | 4,5(8) | 4,5(8) | 168 | 219 | 440 | 360 | 27 | 8 | 400 | 360 |
СТС.010 | 13 | 6,75(8) | 6,75(8) | 219 | 273 | 440 | 372 | 22 | 12 | 400 | 660 |
Маркировка опор
ОСТ – Х – Х/Х – Х
- ОСТ – опора силовая трубная;
- допустимая боковая статическая нагрузка в верхней точке опоры, кг;
- высота опоры над поверхностью земли / общая высота опоры, м;
- вариант подвода электрического кабеля: 01 – воздушный подвод к верхней части опоры; 02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.
Наименование опоры | Размеры опоры | Допустимая нагрузка Р, кг | Масса, кг | ||||
Н1, м | Н2, м | Н3, м | D1, мм | D2, мм | |||
ОСТ-400-8,5/10,5-01 | 10,5 | 8,5 | 5,5 | 219 | 159 | 400 | 418 |
ОСТ-400-8,5/10,5-02 | 10,5 | 8,5 | 5,5 | 219 | 159 | 400 | 418 |
ОСТ-700-8,5/10,5-01 | 10,5 | 8,5 | 7 | 273 | 219 | 700 | 576 |
ОСТ-700-8,5/10,5-02 | 10,5 | 8,5 | 7 | 273 | 219 | 700 | 576 |
Маркировка опор
ОСФТ – Х – Х – Х
- ОСФТ – опора силовая фланцевая трубная;
- допустимая боковая статическая нагрузка в верхней точке опоры, кг;
- высота опоры, м;
- вариант подвода электрического кабеля: 01 – воздушный подвод к верхней части опоры; 02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.
Наименование опоры | Размеры опоры | Размеры фланца | Допустимая нагрузка Р, кг | Масса, кг | ||||||
Н2, м | Н4, м | D1, мм | D2, мм | А, мм | Б, мм | Dотв., мм | n отв. | |||
ОСФТ-400-8,5-01 | 8,5 | 4,5 | 219 | 159 | 400 | 360 | 24 | 8 | 400 | 266 |
ОСФТ-400-8,5-02 | 8,5 | 4,5 | 219 | 159 | 400 | 360 | 24 | 8 | 400 | 266 |
ОСФТ-700-8,5-01 | 8,5 | 5 | 273 | 219 | 450 | 380 | 24 | 12 | 700 | 446 |
ОСФТ-700-8,5-02 | 8,5 | 5 | 273 | 219 | 450 | 380 | 24 | 12 | 700 | 446 |
Опоры силовые прямостоечные ОС
Маркировка опор
ОС – Х – Х Х
- ОС — опора силовая прямостоечная;
- допустимая боковая статическая нагрузка в верхней точке опоры, т;
- высота опоры над поверхностью земли, м;
- вариант подвода электрического кабеля: вк — наружный кабельный подвод питания с защитным цоколем и воздушный подвод питания, вк1 — внутренний кабельный боковой подвод питания с обслуживанием через боковой лючок в нижней части опоры и воздушный подвод питания. При наружном (подземном) кабельном подводе питания использование пластмассового цоколя для исполнения вк является обязательным, для исполнений вк1 не обязательно и цоколь может применяться, как декоративный элемент. Цоколь в комплект поставки не входит, возможна его поставка по отдельному заказу.
Наименование опоры | Размеры опоры | Допустимая нагрузка Р, кг | Масса, кг | |||
Н, м | h, м | D1, мм | D2, мм | |||
ОС-0,4-8,5 вк | 8,5 | 2,0 | 168 | 219 | 400 | 411 |
ОС-0,4-8,5 вк1 | 8,5 | 2,0 | 168 | 219 | 400 | 408 |
ОС-0,7-8,5 вк | 8,5 | 2,0 | 219 | 273 | 700 | 544 |
ОС-0,7-8,5 вк1 | 8,5 | 2,0 | 219 | 273 | 700 | 541 |
ОС-0,4-9,0 вк | 9,0 | 2,0 | 168 | 219 | 400 | 443 |
ОС-0,4-9,0 вк1 | 9,0 | 2,0 | 168 | 219 | 400 | 439 |
ОС-0,7-9,0 вк | 9,0 | 2,0 | 219 | 273 | 700 | 565 |
ОС-0,7-9,0 вк1 | 9,0 | 2,0 | 219 | 273 | 700 | 562 |
ОС-0,8-9,0 вк | 9,0 | 2,0 | 219 | 325 | 800 | 698 |
ОС-0,8-9,0 вк1 | 9,0 | 2,0 | 219 | 325 | 800 | 695 |
ОС-0,9-9,0 вк | 9,0 | 2,0 | 273 | 325 | 900 | 748 |
ОС-0,9-9,0 вк1 | 9,0 | 2,0 | 273 | 325 | 900 | 743 |
ОС-0,4-11,0 вк | 11,0 | 2,5 | 219 | 273 | 400 | 687 |
ОС-0,4-11,0 вк1 | 11,0 | 2,5 | 219 | 273 | 400 | 684 |
ОС-0,6-11,0 вк | 11,0 | 2,5 | 219 | 325 | 600 | 848 |
ОС-0,6-11,0 вк1 | 11,0 | 2,5 | 219 | 325 | 600 | 844 |
Маркировка опор
ОС – Х – Х тлск
- ОС — опора силовая прямостоечная;
- допустимая боковая статическая нагрузка в верхней точке опоры, т;
- высота опоры над поверхностью земли, м;
- тлск – телескопическая.
Конструктивной особенностью силовых телескопических опор является то, что верхняя труба диаметром D1 проходит через нижнюю трубу диаметром D2 по всей её длине и выходит из неё через нижний соединительный фланец. Опора ОС-0,1-9,0; ОС-1,1-9,0; ОС-2,1-9,0 (двойные телескопы) с учетом требований филиала ГУП «МосгортрансНИИпроект» выполняются из 3-х труб: внутренняя диаметром D0 проходит через верхнюю D1 по всей её длине, а затем пакет из данных 2-х труб проходит через трубу D3 по свей её длине и выходит из неё через нижний соединительный фланец.
Наименование опоры | Размеры опоры | Допустимая нагрузка Р, кг | Масса, кг | ||||
Н, мм | h, мм | D1, мм | D2, мм | D0, мм | |||
ОС-0,4-9,0 тлск | 9,0 | 2,0 | 168 | 219 | — | 400 | 631 |
ОС-0,8-9,0 тлск | 9,0 | 2,0 | 219 | 273 | — | 800 | 812 |
ОС-1,0-9,0 тлск | 9,0 | 2,0 | 219 | 325 | — | 1000 | 1011 |
ОС-1,5-9,0 тлск | 9,0 | 2,0 | 273 | 325 (9) | — | 1500 | 1047 |
ОС-1,0-9,0 тлск | 9,0 | 2,0 | 219 | 273 | 168 | 1000 | 1220 |
ОС-1,1-9,0 тлск | 9,0 | 2,0 | 219 | 273 | 194 | 1100 | 1241 |
ОС-2,1-9,0 тлск | 9,0 | 2,0 | 273 | 325 | 219 | 2100 | 1590 |
ОС-1,0-11,0 тлск | 11,0 | 2,5 | 273 | 325 | — | 1000 | 1321 |
ОС-1,0-13,0 тлск | 13,0 | 2,5 | 273 | 325 | — | 1000 | 1506 |
Маркировка опор
ОСф – Х – Х Х – Х
- ОСф — опора силовая фланцевая;
- допустимая боковая статическая нагрузка в верхней точке опоры, т;
- высота опоры, м;
- вариант подвода электрического кабеля: в — воздушный подвод питания, вк1 —внутренний кабельный боковой подвод питания с обслуживанием через боковой лючок в нижней части опоры и воздушный подвод питания;
- высота фундаментного блока, м.
Цоколь в комплект поставки не входит, возможна его поставка по отдельному заказу.
Наименование опоры | Размеры опоры | Установочные размеры n отв. х d х Dу, мм | Фундаментный блок | |||
Н, м | h, м | D1, мм | D2, мм | |||
ОСф-0,4-8,5 в-2,5 | 8,5 | 2,3 | 168 | 219 | 8х22х360 | Ф.Б. ф219 L=2500 |
ОСф-0,4-8,5 в-3,0 | 8,5 | 2,8 | 168 | 219 | 8х22х360 | Ф.Б. ф219 L=3000 |
ОСф-0,4-8,5 вк1-2,5 | 8,5 | 2,3 | 168 | 219 | 8х22х360 | Ф.Б. ф219 L=2500 с отверстиями для кабеля |
ОСф-0,4-8,5 вк1-3,0 | 8,5 | 2,8 | 168 | 219 | 8х22х360 | Ф.Б. ф219 L=3000 с отверстиями для кабеля |
ОСф-0,4-9,0 в-2,5 | 9,0 | 2,3 | 168 | 219 | 8х22х360 | Ф.Б. ф219 L=2500 |
ОСф-0,4-9,0 в-3,0 | 9,0 | 2,8 | 168 | 219 | 8х22х360 | Ф.Б. ф219 L=3000 |
ОСф-0,4-9,0 вк1-2,5 | 9,0 | 2,3 | 168 | 219 | 8х22х360 | Ф.Б. ф219 L=2500 с отверстиями для кабеля |
ОСф-0,4-9,0 вк1-3,0 | 9,0 | 2,8 | 168 | 219 | 8х22х360 | Ф.Б. ф219 L=3000 с отверстиями для кабеля |
ОСф-0,7-8,5 в-2,5 | 8,5 | 2,3 | 219 | 273 | 12х22х372 | Ф.Б. ф273 L=2500 |
ОСф-0,7-9,0 в-3,0 | 8,5 | 2,8 | 219 | 273 | 12х22х372 | Ф.Б. ф273 L=3000 |
ОСф-0,7-9,0 вк1-2,5 | 8,5 | 2,3 | 219 | 273 | 12х22х372 | Ф.Б. ф273 L=2500 с отверстиями для кабеля |
ОСф-0,7-9,0 вк1-3,0 | 8,5 | 2,8 | 219 | 273 | 12х22х372 | Ф.Б. ф273 L=3000 с отверстиями для кабеля |
ОСф-0,7-9,0-2,5 | 9,0 | 2,3 | 219 | 273 | 12х22х372 | Ф.Б. ф273 L=2500 |
ОСф-0,7-9,0-3,0 | 9,0 | 2,8 | 219 | 273 | 12х22х372 | Ф.Б. ф273 L=3000 |
ОСф-0,7-9,0 вк1-2,5 | 9,0 | 2,3 | 219 | 273 | 12х22х372 | Ф.Б. ф273 L=2500 с отверстиями для кабеля |
ОСф-0,7-9,0 вк1-3,0 | 9,0 | 2,8 | 219 | 273 | 12х22х372 | Ф.Б. ф273 L=3000 с отверстиями для кабеля |
ОСф-0,4-13,0-2,5 | 13,0 | 2,3 | 219 | 273 | 12х22х372 | Ф.Б. ф273 L=2500 |
ОСф-0,4-13,0-3,0 | 13,0 | 2,8 | 219 | 273 | 12х22х372 | Ф.Б. ф273 L=3000 |
ОСф-0,4-13,0 вк1-2,5 | 13,0 | 2,3 | 219 | 273 | 12х22х372 | Ф.Б. ф273 L=2500 с отверстиями для кабеля |
ОСф-0,4-13,0 вк1-3,0 | 13,0 | 2,8 | 219 | 273 | 12х22х372 | Ф.Б. ф273 L=3000 с отверстиями для кабеля |
Маркировка опор
ОСк – Х – Х – Х
- ОСк — опора силовая консольная;
- допустимая боковая статическая нагрузка в верхней точке опоры, т;
- высота опоры, м;
- длина консоли, м.
Конструкция опоры позволяет устанавливать опоры на склонах и насыпях, располагая фундаментную часть опоры в плотных слоях грунта. Цоколь в комплект поставки не входит, возможна его поставка по отдельному заказу.
Наименование опоры | Размеры опоры | Размеры консоли | Установочные размеры nотв. х d х Dу, мм | Размеры Ф.Б. | ||||||
Н, м | D1, мм | D2, мм | L, м | D конс., мм | h1, мм | опора-консоль | консоль-Ф.Б. | h, м | D фунд., мм | |
ОСк-0,4-8,5-1,4 | 8,5 | 168 | 219 | 1,4 | 219 | 333 | 8x22x360 | 8x27x360 | 2,5 | 219 |
ОСк-0,4-8,5-1,7 | 8,5 | 168 | 219 | 1,7 | 219 | 333 | 8x22x360 | 8x27x360 | 2,5 | 219 |
ОСк-0,4-8,5-2,0 | 8,5 | 168 | 219 | 2,0 | 219 | 333 | 8x22x360 | 8x27x360 | 2,5 | 219 |
ОСк-0,4-9,0-1,4 | 9,0 | 168 | 219 | 1,4 | 219 | 333 | 8x22x360 | 8x27x360 | 2,5 | 219 |
ОСк-0,4-9,0-1,7 | 9,0 | 168 | 219 | 1,7 | 219 | 333 | 8x22x360 | 8x27x360 | 2,5 | 219 |
ОСк-0,4-9,0-2,0 | 9,0 | 168 | 219 | 2,0 | 219 | 333 | 8x22x360 | 8x27x360 | 2,5 | 219 |
ОСк-0,7-8,5-1,4 | 8,5 | 219 | 273 | 1,4 | 325 | 445 | 12x22x372 | 8x27x396 | 2,5 | 325 |
ОСк-0,7-8,5-1,7 | 8,5 | 219 | 273 | 1,7 | 325 | 445 | 12x22x372 | 12x27x396 | 2,5 | 325 |
ОСк-0,7-9,0-1,4 | 9,0 | 219 | 273 | 1,4 | 325 | 445 | 12x22x372 | 8x27x396 | 2,5 | 325 |
ОСк-0,7-9,0-1,7 | 9,0 | 219 | 273 | 1,7 | 325 | 445 | 12x22x372 | 12x27x396 | 2,5 | 325 |
