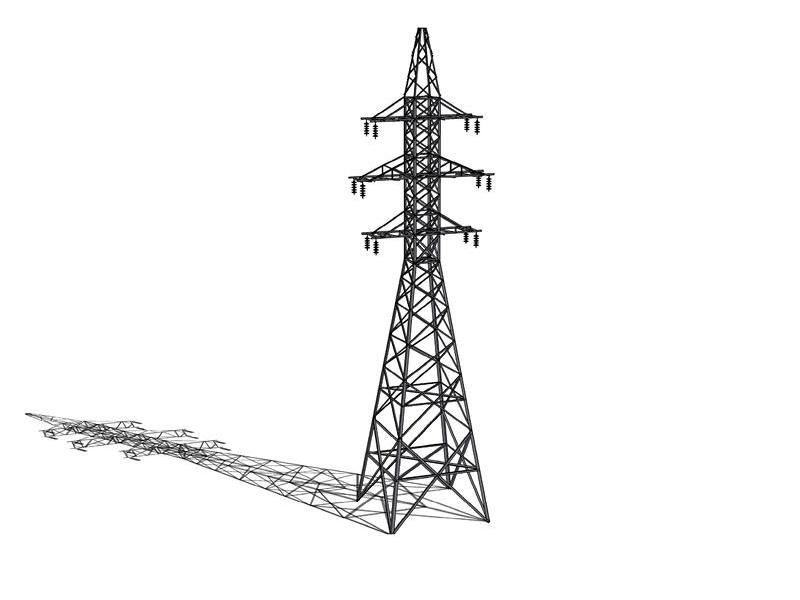

Металлические опоры ЛЭП

В электросетевом строительстве в России и странах СНГ широкое распространение получили металлические опоры ЛЭП из стального уголка. Это объясняется, прежде всего, повсеместным внедрением проектными организациями унифицированных нормальных металлических опор ВЛ, которые представляют собой пространственный каркас из стального проката, собираемый на болтовых соединениях или при помощи сварки. Металлические опоры ЛЭП на болтовых соединениях экономичны при транспортировке за счет компактности пакетов деталей, а также пригодны для горячего оцинкования, что повышает их эксплуатационные характеристики, и расширяет область применения. Главный недостаток металлических опор ЛЭП из уголкового проката – большое количество сборочных единиц, и как следствие, увеличенные трудозатраты при монтаже. Сроки монтажа решетчатых стальных опор ВЛ в 10 раз больше, чем у аналогичных железобетонных или стальных многогранных. Этого недостатка лишены сварные опоры разработанные для районов крайнего Севера, монтаж которых производится при помощи авиации. Высокая стоимость такого монтажа оправдана труднодоступностью районов строительства.

Металлические опоры ЛЭП решетчатого типа применяются для строительства воздушных линий электропередачи и эксплуатируются в районах с температурой воздуха до -65˚С. Опоры изготавливаются из стали марки 09Г2С, С345 по ГОСТ 27772-88. Антикоррозионная защита выполняется при помощи горячего оцинкования, цинконаполненного композитного покрытия, или грунтовки. Закрепление стальных опор в грунте производится путем их установки на предложенный проектировщиком фундамент.

Классификация унифицированных металлических опор ЛЭП

По назначению

• Промежуточные опоры устанавливаются на прямых участках ЛЭП, предназначены только для поддержания проводов и тросов, и не рассчитаны на нагрузки направленные вдоль трассы. Обычно количество промежуточных опор составляют 80 — 90 % от всех опор линии электропередачи.
• Анкерные опоры применяются на прямых участках ЛЭП в местах перехода через инженерные сооружения или естественные преграды для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов. Анкерная опора воспринимает нагрузку от разности тяжения проводов и тросов, направленную вдоль линии электропередачи. Конструкция анкерных опор ЛЭП отличается повышенной прочностью.
• Угловые опоры рассчитаны на эксплуатацию в местах изменения направления трассы ВЛ, воспринимают результирующую нагрузку от тяжения проводов и тросов смежных пролетов трассы. При небольших нагрузках — на углах поворота до 30°, применяют угловые промежуточные опоры. При углах поворота более 30° используют угловые анкерные опоры, которые имеют более прочную конструкцию и анкерное крепление проводов.
• Концевые опоры являются разновидностью анкерных и устанавливаются в конце и начале линии электропередачи, рассчитаны на нагрузку от одностороннего тяжения всех проводов и тросов.
• Специальные опоры: транспозиционные — для изменения порядка расположения проводов на опорах ВЛ; переходные — для перехода линии электропередачи через инженерные сооружения или естественные преграды; ответвительные — для устройства ответвлений от магистральной линии электропередачи; противоветровые — для усиления механической прочности участка ЛЭП; перекрестные — при пересечении ЛЭП двух направлений.

По конструкции

• Опоры ВЛ с оттяжками
• Свободностоящие опоры
• Повышенные и пониженные опоры

По количеству цепей

• Одноцепные
• Двухцепные
• Многоцепные

Номенклатура поставляемых типовых опор ЛЭП из стального уголка

В нашей компании Вы можете заказать и приобрести унифицированные нормальные стальные опоры ВЛ. Металлические опоры ЛЭП решетчатого типа изготавливаются в соответствии типовыми проектами, и могут быть укомплектованы линейной арматурой, изоляторами. Также мы продаем и доставляем на место монтажа грибовидные и свайные железобетонные фундаменты, конструкции поверхностных фундаментов, винтовые сваи и ростверки.

Унифицированные анкерно-угловые металлические опоры У35-1, У35-2 производятся согласно типового проекта № 5736тм-т3, опоры У35-1, У35-1+5, У35-1Т, У35-1Т+5, У35-2, У35-2+5, У35-2Т, У35-2Т+5 производятся согласно типового проекта № 3078тм-т8, опоры У35-2, У35-2+5, У35-2+10, У35-2Т, У35-2Т+5, У35-2Т+10 производятся согласно типового проекта 3.407.2-170, опоры У35-3, У35-3+5, У35-3+9, У35-4, У35-4+5, У35-4+9 производятся согласно типового проекта № 7227тм-т2, и используются для строительства линий электропередачи напряжением 35 кВ.

Характеристики металлических угловых опор ЛЭП 35 кВ:

Унифицированные промежуточные металлические опоры П35-1Н, П35-2Н, ПС35-2Н, ПС35-4Н производятся согласно типового проекта № 5778тм-т3, опоры П35-1, П35-1Т, П35-1У, П35-1ПГ, П35-2, П35-2Т, П35-2У, П35-2ПГ, ПС35-2 производятся согласно типового проекта № 3078тм-т7, опоры П35-1В, П35-1ВТ, П35-1ВПГ, П35-1ВУ, П35-2В, П35-2ВТ, П35-2ВУ, П35-2ВПГ, ПС35-2В, ПС35-4В, ПС35-4ВТ, ПС35-4ВПГ производятся согласно типового проекта № 11520тм-т1, опоры П35-2ПГ производятся согласно типового проекта № 12604тм-т2 и 3.407.2-166, опоры П35-2, П35-2-3,5, П35-2Т, П35-2Т-3,5 производятся согласно типового проекта 3.407.2-170, опоры ПС35-4, ПС35-4Т, ПС35-4ПГ производятся согласно типового проекта № 3079тм-т6, и используются для строительства линий электропередачи напряжением 35 кВ.

Характеристики металлических промежуточных опор ЛЭП 35 кВ:

Унифицированные анкерно-угловые металлические опоры У110-1, У110-2, У110-3, У110-4, У110-1+5, У110-2+5, У110-3+5, У110-4+5, У110-1+10, У110-2+10, У110-3+10, , У110-4+10, У110-1+15, У110-2+15, У110-3+15У110-4+15 производятся согласно типового проекта 3.407.2-170, опоры У110-1, У110-2, УС110-5, УС110-6 производятся согласно типового проекта № 5736тм-т3, опоры У110-1, У110-2, У110-3, У110-1+5, У110-1+9, У110-1+14, У110-2+5, У110-2+9, У110-2+14, У110-2П, У110-2В, У110-3+5, У110-4, У110-4+5 производятся согласно типового проекта № 3078тм-т10, опоры У110-3У110-3Н, , У110-3+5, У110-3Н+5, У110-4, У110-4Н, У110-4+5, У110-4Н+5 производятся согласно типового проекта № 7227тм-т2, опоры У110-3Н, У110-3Н+5, У110-4Н, У110-4Н+5 производятся согласно типового проекта № 5778тм-т4, опоры УС110-3 производятся согласно типового проекта № 3079тм-т4, опоры У110-5, У110-5+5, У110-5+10, У110-5+15 производятся согласно типового проекта 3.407.2-156, опоры УС110-5, УС110-6 производятся согласно типового проекта № 3079тм-т5, опоры УС110-7, УС110-7+5, УС110-7+9, УС110-7+14, УС110-8 производятся согласно типового проекта № 3079тм-т8, опоры У110-4П, У110-4В, У110-7, У110-7+5, У110-7+10, У110-7+15, У110-8, У110-8+5, У110-8+10, У110-8+15 производятся согласно типового проекта 3.407.2-166, опоры УВ110-1, УВ110-1К, УВ110-1К+9, УВ110-3, УВ110-3+9 производятся согласно типового проекта № 7079тм-т11, т12, и используются для строительства воздушных ЛЭП 110 кВ.

Характеристики металлических угловых опор ЛЭП 110 кВ:

Унифицированные промежуточные металлические опоры П110-1В, П110-2В, П110-3В, П110-3ВУ, П110-4В, П110-4ВУ, П110-5В, П110-5ВПГ, П110-6В, П110-6ВПГ, П110-1В+4, П110-2В+4, П110-3В+4, П110-4В+4, П110-5В+4, П110-6В+4, ПС110-5В, ПС110-6В, ПС110-9В, ПС110-10В, ПС110-10В+1,3, ПС110-9ВПГ, ПС110-10ВПГ производятся согласно типового проекта № 11520тм-т1, опоры П110-1, П110-2, П110-3, П110-3У, П110-4, П110-4У, П110-5, П110-5ПГ, П110-6, П110-6ПГ, П110-7, П110-1+4, П110-2+4, П110-3+4, П110-4+4, П110-5+4, П110-6+4, ПС110-3, ПС110-4, ПС110-5, ПС110-6, ПС110-7 производятся согласно типового проекта № 3078тм-т9, опоры ПС110-9, ПС110-9ПГ, ПС110-10, ПС110-10+1,3, ПС110-10ПГ, ПС110-11, ПС110-11ПГ, ПУС110-1, ПУС110-2 производятся согласно типового проекта № 3079тм-т6, опоры ПС110-13 производятся согласно типового проекта № 3079тм-т5, опоры П110-1Н, П110-2Н, П110-3Н, П110-4Н, П110-5Н, П110-6Н, П110-7Н, ПС110-3Н, ПС110-4Н, ПС110-5Н, ПС110-6Н, ПС110-7Н, ПС110-9Н, ПС110-10Н, ПС110-11Н, ПС110-13Н производятся согласно типового проекта № 5778тм-т3, опоры ПВ110-3, ПВ110-9 производятся согласно типового проекта № 7079тм-т11, опоры П110-1, П110-1-3,2, П110-1-8,5, П110-2, П110-2-3,2, П110-2-8,5, П110-3, П110-3-3,2, П110-3-8,5 производятся согласно типового проекта 3.407.2-156, опоры П110-11, П110-11-5,4, П110-11-10,8, П110-11+5,4 производятся согласно типового проекта 3.407.2-165, опоры П110-1ПГ, П110-3ПГ, П110-4ПГ, П110-6ПГ, П110-11ПГ производятся согласно типового проекта 3.407.2-166, опоры П110-1, П110-1-3,2, П110-1-3,6, П110-1-8,5, П110-2, П110-2-3,2, П110-2-8,5, П110-3, П110-3-3,2, П110-3-3,6, П110-3-8,5, П110-4, П110-4-3,2, П110-4-8,5, П110-6, П110-6-3,2, П110-6-8,5 производятся согласно типового проекта 3.407.2-170, и используются для строительства воздушных ЛЭП 110 кВ.

Характеристики металлических промежуточных опор ЛЭП 110 кВ:

Унифицированные переходные металлические опоры ПП110-1/37,5, ПП110-1/47,5, ПП110-1/57,5, ПП110-1/67,5, ПП110-2/40, ПП110-2/50, ПП110-2/60 производятся согласно типового проекта 3.407.2-168, и используются для строительства воздушных ЛЭП 110 кВ.

Характеристики металлических переходных опор ЛЭП 110 кВ:

Анкерно-угловые металлические решетчатые опоры У220-1, У220-1+9, У220-1+14, У220-2, У220-2+9, У220-2+14, У220-2Т, У220-2Т+9, У220-2Т+14, У220-3, У220-3+9, У220-3+14 изготавливаются по типовому проекту № 3080тм-т7, У220-1+5, У220-3+5 изготавливаются по типовому проекту № 9253тм-т1, У220-7, У220-7+5, У220-7+9, У220-3+14, У220-10, У220-10+5, У220-10+9, У220-10+14, У220-10Т, У220-10Т+5, У220-10Т+9, У220-10Т+14, У220-11, У220-11+5, У220-11+9, У220-11+14 изготавливаются по типовому проекту № 9293тм-т2, УС220-5, УС220-5Т, УС220-6, УС220-6Т изготавливаются по типовому проекту № 3081тм-т5, УВ220-1, УВ220-1+9 изготавливаются по типовому проекту № 7079тм-т11, УВ220-3, УВ220-3+9 изготавливаются по типовому проекту № 7079тм-т12, У220-1, У220-1+5, У220-1+10, У220-1+15, У220-2, У220-2+5, У220-2+10, У220-2+15, У220-3, У220-3+5, У220-3+10, У220-3+15, У220-4, У220-4+5, У220-4+10, У220-4+15, У220-1Т, У220-1Т+5, У220-1Т+10, У220-1Т+15, У220-2Т, У220-2Т+5, У220-2Т+10, У220-2Т+15, У220-3Т, У220-3Т+5, У220-3Т+10, У220-3Т+15, У220-4Т, У220-4Т+5, У220-4Т+10, У220-4Т+15 изготавливаются по типовой серии 3.407.2-145, У220-5, У220-5+5, У220-5+10, У220-5+15 изготавливаются по типовой серии 3.407.2-156 и предназначены для опор линий электропередачи напряжением 220 кВ.

Характеристики металлических опор ЛЭП 220 кВ:

Унифицированные промежуточные металлические опоры П220-1, П220-1Т, П220-2, П220-2+5, П220-2Т, П220-2Т+5, П220-3, П220-3+5, П220-3Т, П220-3Т+5, ПС220-1, ПС220-1Т, ПС220-2, ПС220-2Т, ПС220-3 изготавливаются по типовому проекту № 3080тм-т6, ПС220-5, ПС220-5Т, ПС220-6, ПС220-6+1,8, ПС220-6Т, ПС220-6Т+1,8, ПС220-7, ПС220-7Т, ПУС220-1, ПУС220-2 изготавливаются по типовому проекту № 3081тм-т7, ПУС220-1Т, ПУС220-2Т изготавливаются по типовому проекту № 9284тм-т1, ПВ220-1, ПВ220-5 изготавливаются по типовому проекту № 7079тм-т11, т12, П220-5, П220-5+4,5, П220-5-6, П220-5-10,5 изготавливаются по типовому проекту № 9226тм-т2, П220-1, П220-1-6,8, П220-1-11,5, П220-1Т, П220-1Т-6,8, П220-1Т-11,5, П220-2, П220-2-4,9, П220-2-5, П220-2-11,5, П220-2Т, П220-2Т-4,9, П220-2Т-5, П220-2Т-11,5, П220-3, П220-3-5,8, П220-3-11,5, П220-3Т, П220-3Т-5,8, П220-3Т-11,5 изготавливаются по типовой серии 3.407.2-145, П220-2, П220-2-5, П220-2-11,5, П220-2Т, П220-2Т-5, П220-2Т-11,5 изготавливаются по типовой серии 3.407.2-156, П220-1, П220-1+4,5, П220-1-6, П220-1-10,5, П220-1Т, П220-1Т+4,5, П220-1Т-6, П220-1Т-10,5, П220-7, П220-7+4,5, П220-7-6, П220-7-10,5, П220-7Т, П220-7Т+4,5, П220-7Т-6, П220-7Т-10,5 изготавливаются по типовой серии 3.407.2-165 и предназначены для опор линий электропередачи напряжением 220 кВ.

Характеристики металлических опор ЛЭП 220 кВ:

Унифицированные переходные металлические опоры ПП220-1/38, ПП220-1/49, ПП220-1/59, ПП220-1/69, ПП220-1/79, ПП220-2/40, ПП220-2/50, ПП220-2/60, ПП220-2/70 изготавливаются по типовой серии 3.407.2-168 и предназначены для опор линий электропередачи напряжением 220 кВ.

Характеристики металлических опор ЛЭП 220 кВ:

Унифицированные анкерно-угловые металлические опоры У330-1, У330-1+9, У330-1+14, У330-3, У330-3+9, У330-3+14, У330-2, У330-2+9, У330-2+14, У330-2Т, У330-2Т+9, У330-2Т+14 изготавливаются по типовому проекту № 3080тм-т9, У330-1+5, У330-3+5, У330-2+5, У330-2Т+5 изготавливаются по типовому проекту № 9253тм-т1, УС330-2, УС330-2Т изготавливаются по типовому проекту № 3081тм-т6, У330-1, У330-1+5, У330-1+10, У330-1+15, У330-1Т, У330-1Т+5, У330-1Т+10, У330-1Т+15 изготавливаются по типовой серии 3.407.2-145, У330-3, У330-3+5, У330-3+10, У330-3+15 изготавливаются по типовой серии 3.407.2-156, У330-2, У330-2+5, У330-2+10, У330-2+15, У330-2Т, У330-2Т+5, У330-2Т+10, У330-2Т+15 изготавливаются по типовой серии 3.407.2-166 и предназначены для опор линий электропередачи напряжением 330 кВ.

Характеристики металлических опор ЛЭП 330 кВ:

Унифицированные промежуточные металлические опоры П330-2, П330-2+5, П330-2Т, П330-2Т+5, П330-3, П330-3+5, П330-3Т, П330-3Т+5, П330-5, ПС330-2, ПС330-2Т, ПС330-3, ПС330-3Т изготавливаются по типовому проекту № 3080тм-т8, ПС330-7, ПС330-7+5 изготавливаются по типовому проекту № 3081тм-т4, ПС330-5, ПС330-6 изготавливаются по типовому проекту № 3081тм-т6, П330-1, П330-1+5,7, П330-1-5,7, П330-1-11,4, П330-9 изготавливаются по типовому проекту № 9226тм-т2, П330-1, П330-1-5,7, П330-1-5,8, П330-1-11,5, П330-1Т, П330-1Т-5,7, П330-1Т-5,8, П330-1Т-11,5 изготавливаются по типовой серии 3.407.2-145, П330-1, П330-1-5,7, П330-1-11,5, П330-1Т, П330-1Т-5,7, П330-1Т-11,5, П330-2, П330-2-5, П330-2-11,5, П330-2Т, П330-2Т-5, П330-2Т-11,5 изготавливаются по типовой серии 3.407.2-156, П330-3, П330-3-8, П330-3-12, П330-3+4, П330-3Т, П330-3Т-8, П330-3Т-12, П330-3Т+4, П330-5, П330-5-8, П330-5-12, П330-5Т, П330-5Т-8, П330-5Т-12 изготавливаются по типовой серии 3.407.2-165, П330-2, П330-2-5, П330-2-11,5, П330-2Т, П330-2Т-5, П330-2Т-11,5 изготавливаются по типовой серии 3.407.2-166 и предназначены для опор линий электропередачи напряжением 330 кВ.

Характеристики металлических опор ЛЭП 330 кВ:

Унифицированные переходные металлические опоры ПП330-1/41, ПП330-1/51, ПП330-1/61, ПП330-1/71, ПП330-1/81, ПП330-2/40, ПП330-2/50, ПП330-2/60, ПП330-2/70 изготавливаются по типовому проекту № 7050тм-т1, ПП330-1/39, ПП330-1/51, ПП330-1/63, ПП330-1/75, ПП330-1/87, ПП330-2/40, ПП330-2/52, ПП330-2/64, ПП330-2/76 изготавливаются по типовой серии 3.407.2-168 и предназначены для опор линий электропередачи напряжением 330 кВ.

Характеристики металлических опор ЛЭП 330 кВ:

Унифицированные анкерно-угловые металлические опоры У1, У1+5, У1+5П, У1+12, У1+12П, У1Т, У1+ 5Т, У1+12Т, У1К, У1К+5, У1К+5П, У1К+12, У1К+12П, У2, У2+5, У2+5П, У2+12, У2+12П, У2Т, У2+5Т, У2+12Т, У2К, У2К+5, У2К+5П, У2К+12, У2К+12П изготавливаются по типовому проекту № 3539тм, У2А, У2А+5 изготавливаются по типовому проекту № 3610тм-т1, 2, УБМ-17, УБМ-22 изготавливаются по типовому проекту № 3547тм, УО500-1, УО500-1+5, УО500-1+13, УОК500-1, УОК500-1+5, УОК500-1+13, УС500-1, УС500-1+5, УС500-1+13, УСК500-1, УСК500-1+5, УСК500-1+13, УСТ500-1+5, УСТ500-1+13, УСКТ500-1+5, УСКТ500-1+13 изготавливаются по типовой серии 3.407.2-155, УО500-3, УО500-3+5, УО500-3+13, УОК500-3, УОК500-3+5, УОК500-3+13, УС500-3, УС500-3+5, УС500-3+13, УСК500-3, УСК500-3+5, УСК500-3+13, УСТ500-3+5, УСТ500-3+13, УСКТ500-3+5, УСКТ500-3+13 изготавливаются по типовой серии 3.407.2-160 и предназначены для опор линий электропередачи напряжением 550 кВ.

Характеристики металлических опор ЛЭП 500 кВ:

Унифицированные промежуточные металлические опоры ПБ1, ПБ1-I, ПБ1-II, ПБ1-III, ПБ1-IV, ПБ2, ПБ2-I, ПБ2-II, ПБ2-III, ПБ2-IV, ПБ3, ПБ3-I, ПБ3-II, ПБ3-III, ПБ3-IV, ПБ4, ПБ4-I, ПБ4-II, ПБ4-III, ПБ4-IV, ПБ5, ПБ5-I, ПБ5-II, ПБ5-III, ПБ5-IV, Р1, Р1+5, Р1+10, Р1+5П, Р1+10П, Р2, Р2+5, Р2+10, Р2+5П, Р2+10П, ПУБ-2, ПУБ-5, ПУБ-20 изготавливаются по типовому проекту № 3539тм, ПС500-1, ПС500-1+5, ПС500-1+10, ПУ500-1, ПУ500-1+5, ПП500-1, ПП500-1-I, ПП500-1-II, ПП500-1-III, ПП500-1-IV, ПП500-3, ПП500-3-I, ПП500-3-II, ПП500-3-III, ПП500-3-IV, изготавливаются по типовой серии 3.407.2-155, ПС500-3, ПС500-3+5, ПС500-3+10, ПП500-5, ПП500-5+3, ПП500-5-I, ПП500-5-II, ПП500-5-III, ПП500-5-IV, ПП500-7, ПП500-7-I, ПП500-7-II, ПП500-7-III, ПП500-7-IV изготавливаются по типовой серии 3.407.2-160 и предназначены для опор линий электропередачи напряжением 550 кВ.

Характеристики металлических опор ЛЭП 500 кВ:

Унифицированные переходные металлические опоры ПП500-1/40, ПП500-1/52, ПП500-1/64, ПП500-1/76, ПП500-1/88, ПП500-1/100 изготавливаются по типовому проекту № 9674тм-т6, и предназначены для опор линий электропередачи напряжением 550 кВ.

Характеристики металлических опор ЛЭП 500 кВ:

Унифицированные анкерно-угловые металлические опоры УС750-1, УС750-1+5, УС750-1+10, УС750-1+15, УС750-1+5Т, УС750-1+10Т, УС750-1+15Т, УСК750-1, УСК750-1+5, УСК750-1+10, УСК750-1+15 изготавливаются по типовой серии 3.407.2-134 и предназначены для опор линий электропередачи напряжением 750 кВ.

Характеристики металлических опор ЛЭП 750 кВ:

Унифицированные промежуточные металлические опоры ПС750-1, ПС750-1+5, ПС750-1+10, ПС750-3, ПС750-3+5, ПС750-3+10, ПП750-1, ПП750-1-I, ПП750-1-II, ПП750-1-III, ПП750-1-IV, ПП750-3, ПП750-3-I, ПП750-3-II, ПП750-3-III, ПП750-3-IV, ПП750-5, ПП750-5-I, ПП750-5-II, ПП750-5-III, ПП750-5-IV, ПН750-1 изготавливаются по типовой серии 3.407.2-134 и предназначены для опор линий электропередачи напряжением 750 кВ.

Характеристики металлических опор ЛЭП 750 кВ:

Характеристики металлических опор ЛЭП 1150 кВ:

Характеристики металлических опор ЛЭП 1150 кВ:

Отгрузка металлических опор ЛЭП производится автомобильным и железнодорожным транспортом.
