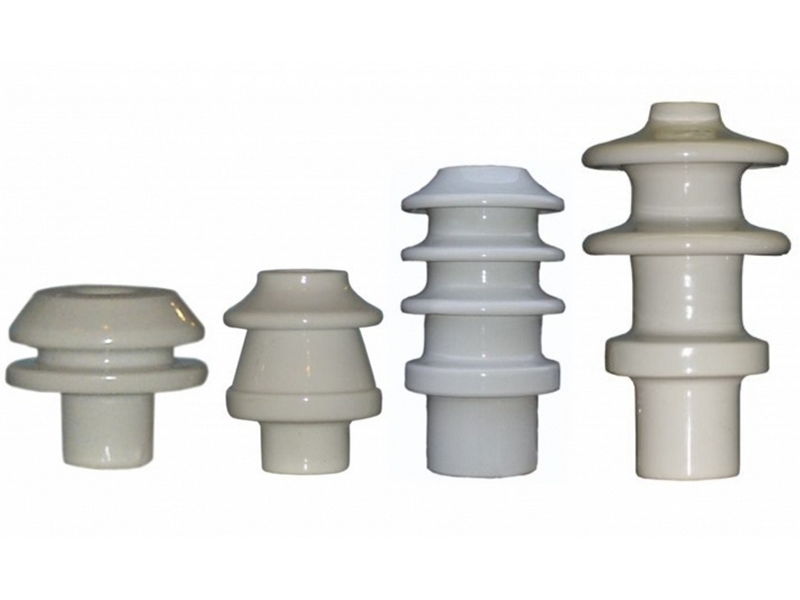

Изоляторы для ЛЭП фарфоровые (керамические) штыревые
Изоляторы для ЛЭП фарфоровые штыревые ШФ-10, ШФ-20, ШФ-35
Штыревые фарфоровые Изоляторы для ЛЭП ШФ-10Г, ШФ-10МО, ШФ-20Г, ШФ-20МО, ШФ-20УО, ШФ-20Г1, ШФ-35В предназначены для изоляции и крепления неизолированных и изолированных проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением 10, 20, 35 кВ соответственно частотой до 100 Гц. Эксплуатируются при температуре окружающего воздуха от -60° до +50°С. Изоляторы для ЛЭП соответствуют требованиям ГОСТ 1232. Изоляторы для ЛЭП типа ШФ-10, ШФ-20, ШФ-35 устанавливается на стандартном штыре. Для крепления изолятора используются колпачки серии К: К-6, К-9, КП-22. Провод может быть закреплен в желобе или на шейке изолятора. Крепление неизолированного провода к шейке изолятора ШФ осуществляется с помощью проволочной вязки ВШ-1 и спиральной вязки серии ПВС. Для крепления изолированного провода СИП-3 используются спиральные вязки серии ВС или CO.
Расшифровка условного обозначения штыревого фарфорового изолятора:
ШФ | — Штыревой Фарфоровый |
10;20 | — Номинальное напряжение, кВ |
Г;Д | — Индекс модернизации изолятора |
Изолятор ШФ-20 Г — является самым распространенным штыревым фарфоровым изолятором для линий с неизолированными и изолированными проводами. По сравнению с изолятором ШФ-10Г имеет более чем в 1,5 раза увеличенную длину пути утечки. Изолятор ШФ-20Г монтируется на стандартные металлоконструкции согласно типового проекта 3.407.1-143 «Железобетонные опоры ВЛ 10 кВ» и крюки КВ-22.
Буква «Г» в маркировке изолятора ШФ-20 Г обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Таким образом Изоляторы для ЛЭП ШФ-20, ШФ-20А, ШФ-20Б, ШФ-20В в настоящее время являются устаревшими и не выпускаются. Изолятор ШФ-20Г соответствует требованиям ТУ 3493-170-00111120-2000.
До 1990 года данный изолятор имел обозначение ШФ-20В. В связи с проведенной модернизацией и изменением конструкции с 1991 года данный изолятор изменил свое обозначение на ШФ-20Г (буква «Г» в обозначении — это индекс модернизации изолятора). По сравнению с изолятором ШФ-20В, изолятор ШФ-20Г имеет на 15 мм. большую длину пути утечки и улучшенные технические характеристики. Присоединительные размеры изолятора остались без изменений.
Изолятор ШФ-20 Г1 конструктивно удобнее для монтажа провода. В верхней части изолятора ШФ-20Г1 в желоб между двумя уступами установлена пластмассовая втулка, в которую при монтаже укладывают провод. Такая конструкция изолятора ШФ-20 Г1 позволяет обходиться без монтажных роликов, что сокращает время монтажа и уменьшает его стоимость. После растяжки линии провод должен быть закреплен в желобе или на шейке изолятора на прямых участках линии, и на шейке — при повороте линии. Изолятор ШФ-20Г1 соответствует требованиям ТУ 3493-170-00111120-2000.
Тип | Номинальное напряжение, кВ | Минимальная механическая разрушающая нагрузка, кН | Пробивное напряжение в изоляционной среде, кВ | Выдерживаемое напряжение, кВ | Длина пути утечки, мм | Строительная высота, мм | Масса, кг | ||
частотой 50 Гц в сухом состоянии, кВ | частотой 50 Гц под дождем, кВ | импульсное напряжение 1,2/50 +/-, кВ | |||||||
ШФ-10Г | 10 | 12,5 | 160 | 65 | 42 | 100 | 256 | 140 | 1,9 |
ШФ-10МО | 10 | 12,5 | 120 | 63 | 45 | 80 | 260 | 140 | 1,4 |
ШФ-20Г | 20 | 13 | 180 | 85 | 65 | 135 | 400 | 184 | 3,5 |
ШФ-20МО | 20 | 13 | 135 | 85 | 45 | 325 | 184 | 3,4 | |
ШФ-20УО (Г1) | 20 | 13 | 160 | 85 | 45 | 325 | 196 | 3,27 | |
ШФ-35В | 35 | 12,5 | 200 | 90 | 80 | 195 | 780 | 285 | 8,2 |
Изоляторы для ЛЭП фарфоровые штыревые телефонные (низковольтные) ТФ-12, ТФ-16, ТФ-20
Штыревые фарфоровые низковольтные Изоляторы для ЛЭП ТФ-12, ТФ-16, ТФ-20 предназначены для изоляции и крепления неизолированных проводов на воздушных линиях электропередач (ЛЭП), в распределительных устройствах (РУ) электростанций и подстанций переменного тока напряжением до 1000 В, линий связи и радиотрансляционных сетей. Изоляторы для ЛЭП ТФ-12, ТФ-16, ТФ-20 устанавливается на стандартных крюках КН-12, КН-16, КН-18 или низковольтных траверсах через колпачки КП-12, КП-16, КП-18 соответственно. Штыревые фарфоровые телефонные Изоляторы для ЛЭП ТФ-12, ТФ-16, ТФ-20 изготовлены из фарфора подгруппы 110 по ГОСТ 20419-83 и покрыты неокрашенной глазурью. Изоляторы для ЛЭП ТФ-12, ТФ-16, ТФ-20 изготовлены в климатическом исполнении 0, категория размещения 1 по ГОСТ 15150-69.
Расшифровка условного обозначения штыревого фарфорового телефонного изолятора:
ТФ | — Телефонный Фарфоровый |
12, 16, 20 | — Диаметр штыря или крюка для крепления изолятора |
О1 | — Климатическое исполнение и категория размещения |
Тип | Минимальная механическая разрушающая нагрузка, кН | Сопротивление изоляции, МОм | Строительная высота, мм | Масса, кг |
ТФ-12-01 | 3 | 2-5х104 | 67 | 0,165 |
ТФ-16-01 | 6 | 4-5х104 | 86 | 0,315 |
ТФ-20 | 8 | 5х104 | 100 | 0,49 |
ТФ-20-01 | 8 | 5х104 | 100 | 0,47 |
Изоляторы для ЛЭП фарфоровые радиотрансляционные РФО 12, РФО 16
Изоляторы для ЛЭП фарфоровые радиотрансляционные РФО 12, РФО 16 предназначены для электрической изоляции и крепления проводов воздушных линий связи и радиотрансляционных сетей, а также для изоляции неизолированных проводов на воздушных линиях электропередач (ЛЭП), в распределительных устройствах (РУ) электростанций и подстанций переменного тока напряжением до 1000 В, Изоляторы для ЛЭП фарфоровые для линий связи и радиотрансляционных сетей не предназначены для работы в среде, содержащей токопроводящую пыль, агрессивные газы и пары в концентрациях, разрушающих фарфор и глазурь. Окружающая среда не должна быть взрывоопасной. Изоляторы для ЛЭП фарфоровые радиотрансляционные РФО 12, РФО 16 устанавливаются на стандартных крюках КН-12 и КН-16 или низковольтных траверсах через колпачки КП-12 и КП-16 соответственно. Изоляторы для ЛЭП РФО-12, РФО-16 изготовлены в климатическом исполнении 0, категория размещения 1 по ГОСТ 15150-69.
Расшифровка условного обозначения штыревого радиотрансляционного фарфорового ответвительного изолятора:
РФО | — Радиотрансляционный Фарфоровый Ответвительный |
12, 16, 20 | — Диаметр штыря или крюка для крепления изолятора |
О1 | — Климатическое исполнение и категория размещения |
Тип | Электрическое сопротивление изоляции, МОм | Разрушающее усилие на срез головки, не менее, кН | Площадь поверхности, дм2 | Диаметр крюка или штыря крепления изолятора, мм | Масса, кг | |
под дождем | в ванне | |||||
РФО 12-01 | 5х102 | 2х104 | 3 | 1,9 | 12 | 0,205 |
РФО 16-01 | 5х103 | 4х104 | 6 | 2,34 | 16 | 0,28 |
Изоляторы для ЛЭП фарфоровые линейные опорные
Изоляторы для ЛЭП опорные линейные фарфоровые ОЛФ-10, ОЛФ-35
Опорные линейные фарфоровые Изоляторы для ЛЭП ОЛФ-10, ОЛФ-35 предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 (SАX), ПЗВ и ПЗВГ на промежуточных, промежуточно-угловых и иных опорах воздушных ЛЭП и РУ электростанций и подстанций переменного тока напряжением 6-35 кВ частотой до 100 Гц при температуре окружающего воздуха от — 60° до + 50°С. Провод может быть закреплен в желобе или на шейке изолятора. Крепление к металлоконструкциям опор (траверсам) осуществляется при помощи болтового соединения М20, М24. Конструкция изоляторов модификации «А» позволяет осуществлять раскатку проводов СИП-3, ПЗВ и ПЗВГ непосредственно по изоляторам без применения раскаточных роликов. Это сокращает время монтажа и уменьшает его стоимость. После раскатки проводов по изоляторам модификации «А» они должны быть закреплены в желобе или на шейке изолятора на прямых участках линии и на шейке при повороте линии.
Изолятор ОЛФ-10 изготавливается по ТУ 3494-035-51165501-2006; ОЛФ-35 — по ТУ 3439-001-82442590-2007.
Преимущества опорных линейных изоляторов над штыревыми:
- снижена стоимость траверс;
- снижены затраты на транспортировку траверс;
- снижена трудоемкость монтажа, 100%-я заводская готовность к монтажу на траверсе одной гайкой М20 или М24;
- непробиваемость при любых формах воздействий напряжений;
- повышена надежность изоляционного узла, исключены из конструкции наиболее слабые элементы (штыри, колпачки);
- использование для крепления проводов спиральных связок, унифицированных со штыревыми изоляторами.
Опорные линейные фарфоровые Изоляторы для ЛЭП ОЛФ-10, ОЛФ-35 могут быть перекрыты при грозовых перенапряжениях на ВЛ, но не пробиты, как это зачастую происходит со штыревыми изоляторами. Изоляторы для ЛЭП ОЛФ-10, ОЛФ-35 в отличие от штыревых являются непробиваемыми при любых формах воздействий напряжений и поэтому обеспечивают надежность ВЛ на порядок выше, чем штыревые Изоляторы для ЛЭП. Это обусловлено толщиной изолирующей фарфоровой детали на опорном изоляторе для ВЛ 10 кВ которая составляет не менее 25 мм., в то время как на штыревых она составляет не более 160 мм. (толщина стенки изолятора отделяющей провод от металлического штыря траверсы внутри изолятора). Кроме того, линейные опорные Изоляторы для ЛЭП имеют значительно большую механическую прочность, что позволяет существенно повысить механическую надежность изоляционного узла опоры.
Опорные линейные фарфоровые Изоляторы для ЛЭП типа ОЛФ класса напряжения 10, 35 кВ, представляют собой сплошное изоляционное ребристое тело из фарфора или комбинации композитных материалов, армированное в нижней части стальным фланцем. Принципиальное отличие стержневых изоляторов от штыревых — их «непробиваемость» при всех видах электрических воздействий, так как толщина твердой изоляции между проводом и заземленным фланцем соизмерима с длинами пути разряда по воздуху и по поверхности, и ее электрическая прочность несоизмеримо выше прочности воздушного промежутка. Такой изолятор может быть перекрыт при грозовых перенапряжениях на ВЛ, но не пробит как это зачастую происходит со штыревыми изоляторами. Изоляционное тело стержневых изоляторов несет не только электрическую нагрузку, но и полностью определяет механическую прочность изоляционного узла. Развитая поверхность изоляторов обеспечивает влагоразрядные характеристики изоляторов, превышающие требования ПУЭ для районов допустимой степени загрязнения.
Расшифровка условного обозначения опорного линейного фарфорового изолятора:
ОЛФ | — Опорный Линейный Фарфоровый |
10;35 | — Номинальное напряжение, кВ |
А; Б | — Индекс модернизации изолятора |
Тип | Минимальная разрушающая сила при изгибе, кН | Длина пути утечки, мм | Выдерживаемые напряжения, кВ | Нормированная удельная проводимость загрязнения, мксм | Изоляционное расстояние «провод-опора», мм | Масса, кг | |||
полного грозового импульса | переменное одноминутное в сухом состоянии | переменное одноминутное под дождем | переменное в загрязненном и увлажненном состоянии при нормированном загрязнении | ||||||
ОЛФ-10-А2 | 12,5 | 300 | 100 | 65 | 40 | 13 | 10 | 210 | 6 |
ОЛФ-10-Б2 | 12,5 | 300 | 100 | 65 | 40 | 13 | 10 | 210 | 6 |
ОЛФ-35-А2 | 12,5 | 960 | 240 | 120 | 100 | 42 | 10 | 15 | |
ОЛФ-35-Б2 | 12,5 | 960 | 240 | 120 | 100 | 42 | 10 | 15 |
Изоляторы для ЛЭП фарфоровые линейные подвесные
Изоляторы для ЛЭП фарфоровые линейные подвесные типа СФ 70, ПФД 70, ПФС 70, ПФК 70
Подвесные линейные фарфоровые Изоляторы для ЛЭП типа СФ 70, ПФД 70, ПФС 70, ПФК 70 предназначены для изоляции и крепления проводов и грозозащитных тросов на промежуточных, анкерно-угловых, переходных опорах воздушных ЛЭП, а также в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц при температуре окружающего воздуха от -60° до +50°С в районах с атмосферой различной степени загрязненности. Изоляторы для ЛЭП соответствуют требованиям ГОСТ 6490-93. Типы, параметры и размеры линейных подвесных тарельчатых фарфоровых изоляторов СФ 70, ПФД 70, ПФС 70, ПФК 70 — по ГОСТ 27661. Замок изолятора изготавливается по ГОСТ 12253 и поставляется с изолятором.
Конструкция подвесных изоляторов
Подвесные линейные фарфоровые Изоляторы для ЛЭП состоят из:
- фарфоровой изоляционной детали — «тарелки»;
- шапки из ковкого чугуна;
- стержня в форме пестика или серьги.
Изоляционная деталь (тарелка) изготовлена из высокопрочного электротехнического фарфора по ГОСТ 20419. Поверхность изоляционной детали покрыта глазурью. Электротехнический фарфор представляет собой твёрдое вещество белого цвета, которое получается при термической обработке исходных керамических масс. Активное применение фарфора объясняется его особыми свойствами, такими как: твердость и механическая прочность, термостойкость, изменяемость электрических свойств от изолятора до полупроводника, высокая коррозионная стойкость, устойчивость к климатическим воздействиям.
Шапка и стержень тарельчатых изоляторов изготавливаются в соответствии с конструкторской документацией, и по ТУ 34-27-279 и ТУ 34-27-265. Качество цинкового покрытия шапок и стержней соответствует вышеуказанным техническим условиям. Шапка и стержень скрепляются с изолирующей деталью портландцементом марки не ниже 500. Конструкция гнезда шапки и головки стержня обеспечивает сферическое шарнирное соединение изоляторов при формировании поддерживающих и натяжных гирлянд. Сферическое шарнирное соединение изоляторов соответствует ГОСТ 27396. Число изоляторов в гирлянде обусловлено напряжением ЛЭП, материалом опор и типом изоляторов. В состав гирлянды входит одна или несколько цепочек подвесных изоляторов.
Преимущества подвесных линейных фарфоровых изоляторов:
- высокая термостойкость (для применения в условиях с повышенными температурными режимами);
- сравнительно низкая стоимость;
- хорошие эксплуатационные качества: (не подвержены коррозии, устойчивы к механическому воздействию, просты в применении).
Расшифровка условного обозначения подвесного линейного фарфорового изолятора:
П; С | — вид изолятора (подвесной; с серьгой) |
Ф | — материал изоляционной детали (фарфор) |
Д | — для районов с загрязненной атмосферой (двукрылые) |
С | — конфигурация изоляционной детали (сферическая) |
К | — конфигурация изоляционной детали (коническая) |
70 | — минимальная механическая разрушающая нагрузка, кН |
А; Д | — индекс модернизации изолятора |
Тип | Минимальная механическая разрушающая нагрузка, кН | Диаметр D, мм | Строительная высота H, мм | Длина пути утечки, мм | Сферическое соединение d, мм | Выдерживаемое напряжение 50 Гц под дождем, кВ | Выдерживаемое импульсное напряжение 1,2/50 +/-, кВ | Напряжение по уровню радиопомех, кВ | Масса, кг |
ПФ 70А | 70 | 255 | 146 | 303 | 16 | 40 | 110 | 25 | 4,6 |
СФ 70А | 70 | 255 | 188/146 | 303 | 24 | 40 | 110 | 25 | 4,7 |
ПФД 70Д | 70 | 255 | 127/146 | 303 | 16 | 40 | 110 | 25 | 4,5 |
ПФД 70 | 70 | 255 | 146 | 400 | 16 | 40 | 115 | 25 | 6,0 |
ПФС 70А | 70 | 310 | 127 | 313 | 16 | 45 | 90 | 25 | 4,5 |
ПФК 70А | 70 | 330 | 133 | 134 | 16 | 45 | 90 | 25 | 5,5 |
ПФС/ПФК 70 | 70 | 330 | 127/146 | 315 | 16 | 45 | 90 | 25 | 4,5 |
Изоляторы для ЛЭП фарфоровые опорные
Изоляторы для ЛЭП керамические опорные армированные типа И4-60, И4-80, И8-80, И16-80, И8-125, И16-125
Изоляторы для ЛЭП керамические опорные армированные типа И4-60, И4-80, И8-80, И8-125, И16-80, И16-125 предназначены для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций.
Изоляторы для ЛЭП И4-60, И4-80, И8-80, И16-80, И8-125, И16-125 изготовлены в соответствии с требованиями ГОСТ Р 52034-03, ГОСТ 19797-85. Изоляционная часть изготавливается из материала керамического электротехнического по ГОСТ 20419-83 подгр. 110, 120. Арматура изоляторов изготавливается из алюминиевых сплавов АК-12 по ГОСТ 1583-93, Стали по ГОСТ 1051-73, ГОСТ 5781-82, серого чугуна СЧ-20 по ГОСТ 1412-85. Армирующий состав портландцемент ПЦ-500 ДОН ГОСТ 10178-85. Армирующие поверхности и швы защищены влагостойким покрытием ХВ-16 ТУ 6-10-1301-83.
Расшифровка условного обозначения опорного армированного фарфорового изолятора:
И | — изолятор |
4;8;16;25 | — минимальная разрушающая сила на изгиб, кН |
60;80;125 | — испытательное напряжение грозового импульса, кВ |
I, 1 | — конструктивное исполнение |
УХЛ; Т | — климатическое исполнение |
2; 3 | — категория размещения |
Тип | Номинальное напряжение, кВ | Испытательное напряжение грозового импульса, кВ | Минимальная механическая разрушающая сила на изгиб, кН | Арматура верх/низ изолятора | Диаметр d, мм | Масса, кг |
И4-60 I УХЛ, Т2 | 6 | 60 | 4 | 2 отв. М8/1 отв. М12 | 85 | 1 |
И4-60 II УХЛ2 | 6 | 60 | 4 | 1 отв. М10/1 отв. М12 | 85 | 1,2 |
И4-60 III УХЛ2 | 6 | 60 | 4 | 2 отв. М8/1 отв. М12 | 85 | 1,2 |
И4-60 III УХЛ, Т2 | 10 | 80 | 4 | 1 отв. М10/болт М12 | 96 | 1,6 |
И4-60 IV УХЛ, Т2 | 10 | 80 | 4 | 1 отв. М10/болт М12 | 105 | 2,1 |
И4-80 I УХЛ, Т2 | 10 | 80 | 4 | 2 отв. М8/1 отв. М12 | 96 | 1,6 |
И4-80 II УХЛ, Т2 | 10 | 80 | 4 | 2 отв. М8/болт М12 | 96 | 1,6 |
И8-80 I УХЛ, Т2 | 10 | 80 | 8 | 2 отв. М10/1 отв. М16 | 110 | 2,4 |
И8-80 II 02 | 10 | 80 | 8 | 1 отв. М16/1 отв. М16 | 105/186 | 2,3 |
И8-80 III УХЛ2 | 10 | 80 | 8 | 1 отв. М16/1 отв. М16 | 110 | 2,5 |
И8-80 IV УХЛ, Т2 | 10 | 80 | 8 | 2 отв. М10/1 отв. М16 | 105/186 | 2,3 |
И16-80 I УХЛ, Т2 | 10 | 80 | 16 | 2 отв. М12/4 отв. М12 | 140 | 4,6 |
И8-125 УХЛ3 | 20 | 125 | 8 | 1 отв. М16/1 отв. М16 | 125 | 5,2 |
И25-125 I УХЛ3 | 20 | 125 | 25 | 4 отв. М12/1 отв. М16 | 140/186 | 13,5 |
Изоляторы для ЛЭП керамические опорные армированные ИО-1-2,5; ИОов-1-7,5; ИО-6-3,75; ИО-10-3,75 (7,5;20;30;195); ИО-20-3,75 (30); ИО-35-3,75 (7,5)
Изоляторы для ЛЭП керамические опорные армированные типа 2820 (К-709, К-710, К-711); ИО-1-2,5; ИОов-1-7,5; ИО-6-3,75; ИО-10-3,75; ИО-10-7,5; ИО-10-20; ИО-10-30; ИО-10-195; ИО-20-3,75; ИО-20-30; ИО-35-3,75; ИО-35-7,5 предназначены для изоляции и механического крепления высоковольтных предохранителей, токоведущих частей в электрических аппаратах и распределительных устройствах номинальным напряжением сети до 10 кВ частотой до 60 Гц.
Опорные Изоляторы для ЛЭП типа 2820 (К-709, К-710, К-711); ИО-1-2,5; ИОов-1-7,5; ИО-6-3,75; ИО-10-3,75; ИО-10-7,5; ИО-10-20; ИО-10-30; ИО-10-195; ИО-20-3,75; ИО-20-30; ИО-35-3,75; ИО-35-7,5 изготовлены в соответствии с требованиями ГОСТ Р 52034-03, ГОСТ 19797-85, ТУ 3493-003-53962489-2004 . Изоляционная часть изготавливается из материала керамического электротехнического по ГОСТ 20419-83 подгр. 110, 120. Арматура изоляторов изготавливается из алюминиевых сплавов АК-12 по ГОСТ 1583-93, Стали по ГОСТ 1051-73, ГОСТ 5781-82, серого чугуна СЧ-20 по ГОСТ 1412-85. Армирующий состав портландцемент ПЦ-500 ДОН ГОСТ 10178-85. Армирующие поверхности и швы защищены влагостойким покрытием ХВ-16 ТУ 6-10-1301-83.
Расшифровка условного обозначения опорного армированного фарфорового изолятора:
ИО | — изолятор опорный |
ов | — овальная форма основания |
1;3;6;10;20;35 | — номинальное напряжение, кВ |
3,75; 7,5 | — минимальная разрушающая сила на изгиб, кН |
I, II | — конструктивное исполнение |
У; УХЛ; Т | — климатическое исполнение |
2; 3 | — категория размещения |
Тип | Номинальное напряжение, кВ | Испытательное напряжение грозового импульса, кВ | Минимальная механическая разрушающая сила на изгиб, кН | Арматура верх/низ изолятора | Диаметр D, мм | Масса, кг |
2820 | 1 | 10 | 4 | болт М10/болт М10 | 75 | 0,7 |
ИО 1-2,5 У3 | 1 | 10 | 2,5 | 2 отв. М10/1 отв. М12 | 70 | 0,43 |
ИОов 1-7,5 У, Т3 | 1 | 8 | 7,35 | 1 отв. М12/2 отв. d15 | 124 | 2,7 |
ИО 3-600 У, Т1 | 3 | 10 | 6 | 2 отв. М10/1 отв. М12 | 152 | 4,3 |
ИО 6-3,75 I У3 | 6 | 60 | 3,75 | 1 отв. М10/1 отв. М12 | 77 | 1,3 |
ИО 6-3,75 II У3 | 6 | 60 | 3,75 | 2 отв. М8/1 отв. М12 | 77 | 1,3 |
ИО 6-3,75 УХЛ, Т2 | 6 | 60 | 3,75 | болт М10/болт М10 | 77 | 1 |
ИО 10-3,75 I У3 | 10 | 80 | 3,75 | 1 отв. М10/1 отв. М12 | 82 | 1,4 |
ИО 10-3,75 II У3 | 10 | 80 | 3,75 | 2 отв. М8/1 отв. М12 | 82 | 1,4 |
ИО 10-3,75 У3 | 10 | 80 | 3,75 | болт М10/болт М10 | 82 | 1,35 |
ИО 10-7,5 У3 | 10 | 80 | 7,5 | 102 | 2,2 | |
ИО 10-20 У3 | 10 | 80 | 20 | 2 отв. М12/2 отв. М12 | 160 | 6 |
ИО 10-30 У3 | 10 | 80 | 20 | 2 отв. М12/2 отв. М12 | 180 | 7,3 |
ИО 10-195 УХЛ, Т1 | 10 | — | 20 | 4 отв. М12 | 210 | 5,6 |
ИО 20-3,75 У3 | 20 | 125 | 3,75 | 2 отв. М10/1 отв. М12 | 110 | 4,5 |
ИО 20-30 У3 | 20 | 125 | 30 | 2 отв. М12/1 отв. М16 | 186 | 12,6 |
ИО 35-3,75 У3 | 35 | 195 | 3,75 | 2 отв. М10/1 отв. М16 | 110 | 7 |
ИО 35-7,5 У3 | 35 | 195 | 7,5 | 2 отв. М10/1 отв. М16 | 140 | 9,3 |
Изоляторы для ЛЭП керамические опорные армированные ИОР-1-2,5; ИОР-6-2,5; ИОР-6-3,75; ИОР-10-3,75 (7,5;20;30); ИОР-20-3,75 (7,5;30); ИОР-24-800; ИОР-35-3,75 (7,5)
Изоляторы для ЛЭП керамические опорные армированные типа ИОР-1-2,5; ИОР-6-2,5; ИОР-6-3,75; ИОР-10-3,75; ИОР-10-7,5; ИОР-10-20; ИОР-10-30; ИОР-20-3,75; ИОР-20-7,5; ИОР-20-30; ИОР-24-800; ИОР-35-3,75; ИОР-35-7,5 предназначены для изоляции и механического крепления высоковольтных предохранителей, токоведущих частей в электрических аппаратах и распределительных устройствах номинальным напряжением сети до 10 кВ частотой до 60 Гц.
Опорные Изоляторы для ЛЭП типа ИОР-1-2,5; ИОР-6-2,5; ИОР-6-3,75; ИОР-10-3,75; ИОР-10-7,5; ИОР-10-20; ИОР-10-30; ИОР-20-3,75; ИОР-20-7,5; ИОР-20-30; ИОР-24-800; ИОР-35-3,75; ИОР-35-7,5 изготовлены в соответствии с требованиями ГОСТ Р 52034-03, ГОСТ 19797-85, ТУ 3493-003-53962489-2004 . Изоляционная часть изготавливается из материала керамического электротехнического по ГОСТ 20419-83 подгр. 110, 120. Арматура изоляторов изготавливается из алюминиевых сплавов АК-12 по ГОСТ 1583-93, Стали по ГОСТ 1051-73, ГОСТ 5781-82, серого чугуна СЧ-20 по ГОСТ 1412-85. Армирующий состав портландцемент ПЦ-500 ДОН ГОСТ 10178-85. Армирующие поверхности и швы защищены влагостойким покрытием ХВ-16 ТУ 6-10-1301-83.
Расшифровка условного обозначения опорного армированного фарфорового изолятора:
ИОР | — изолятор опорный ребристый |
1;6;10;20;35 | — номинальное напряжение, кВ |
3,75; 7,5 | — минимальная разрушающая сила на изгиб, кН |
I;II;III | — конструктивное исполнение |
У; УХЛ; Т | — климатическое исполнение |
2; 3 | — категория размещения |
Тип | Номинальное напряжение, кВ | Испытательное напряжение грозового импульса, кВ | Минимальная механическая разрушающая сила на изгиб, кН | Арматура верх/низ изолятора | Диаметр D, мм | Масса, кг |
ИОР 1-2,5 У3 | 1 | 10 | 2,5 | 2 отв. М10/1 отв. М12 | 65,5 | 0,43 |
ИОР 6-2,5 03 | 6 | 36 | 2,5 | 2 отв. М10/2 отв. М10 | 78 | 0,65 |
ИОР 6-3,75 У3 | 6 | 60 | 3,75 | 2 отв. М8/1 отв. М12 | 84 | 1,1 |
ИОР 10-3,75 УХЛ, Т2 | 10 | 80 | 3,75 | 2 отв. М8/1 отв. М12 | 96 | 1,6 |
ИОР 10-7,5 I УХЛ, Т2 | 10 | 80 | 7,5 | болт М10/болт М10 | 115 | 2,9 |
ИОР 10-7,5 II УХЛ, Т2 | 10 | 80 | 7,5 | 1 отв. М10/1 отв. М12 | 112 | 2,3 |
ИОР 10-7,5 III УХЛ, Т2 | 10 | 80 | 7,5 | 2 отв. М8/1 отв. М12 | 115 | 2,75 |
ИОР 10-20 УХЛ, Т2 | 10 | 80 | 20 | 2 отв. М12/2 отв. М12 | 170 | 6,6 |
ИОР 10-30 УХЛ, Т2 | 10 | 80 | 30 | 2 отв. М12/2 отв. М12 | 200 | 10 |
ИОР 20-3,75 У3 | 20 | 125 | 3,75 | 2 отв. М10/1 отв. М12 | 121/146 | 5,5 |
ИОР 20-7,5 У, Т3 | 20 | 125 | 7,5 | 1 отв. М24/1 отв. М24 | 160 | 5,7 |
ИОР 20-30 УХЛ, Т2 | 20 | 125 | 30 | 2 отв. М12/1 отв. М16 | 206 | 14,7 |
ИОР 24-800 Х2 | 24 | 140 | 8 | 1 отв. М10/1 отв. М20 | 124 | 5,3 |
ИОР 35-3,75 УХЛ, Т2 | 35 | 195 | 3,75 | 2 отв. М10/1 отв. М16 | 148 | 11,5 |
ИОР 35-7,5 У3 | 35 | 195 | 7,5 | 2 отв. М10/1 отв. М16 | 140 | 11 |
ИОР 35-7,5 УХЛ, Т2 | 35 | 195 | 7,5 | 2 отв. М10/1 отв. М16 | 140 | 11 |
Изоляторы для ЛЭП керамические опорные неармированные типа ИО-30-150; ИО-30-280; ИО-30-450
Изоляторы для ЛЭП керамические опорные неармированные типа ИО-30-150; ИО-30-280; ИО-30-450 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах, а также применяется для секционирования оттяжек антенных мачт.
Опорные Изоляторы для ЛЭП типа ИО-30-150; ИО-30-280; ИО-30-450 изготовлены в соответствии с требованиями ГОСТ 5862-79. Изоляционная часть изготавливается из материала керамического электротехнического по ГОСТ 20419-83 подгр. 110, 120. Покрытие — глазурь прозрачная бесцветная.
Расшифровка условного обозначения опорного неармированного фарфорового изолятора:
ИО | — изолятор опорный |
30 | — номинальное напряжение, кВ |
150;280;450 | — минимальная разрушающая сила на изгиб, кгс |
01 | — конструктивное исполнение |
У | — климатическое исполнение |
1; 2 | — категория размещения |
Тип | Номинальное напряжение, кВ | Испытательное напряжение в сухом состоянии, кВ | Минимальная разрушающая нагрузка на сжатие, кН | Испытательная нагрузка на сжатие, кН | L, мм | d, мм | D, мм | Масса, кг |
ИО 30-150-01 У2 | 30 | 75 | 1470 | 735 | 220 | 70±3 | 150 ±5,5 | 9,1 |
ИО 30-150 У1 | 30 | 75 | 1470 | 735 | 220 | 40 | 120±3 | 6,2 |
ИО 30-280 У1 | 30 | 75 | 2744 | 1372 | 220 | 50±2 | 150 ±5,5 | 10,4 |
ИО 30-450-01 У2 | 30 | 75 | 4410 | 2205 | 270 | 73 | 215 | 24,2 |
Изоляторы для ЛЭП керамические опорные типа ОФР 10-750, ОФР 20-500, ОФР 20-750, ОФР 24-750, ОФР 35-3,75
Изоляторы для ЛЭП керамические опорные типа ОФР 10-750, ОФР 20-500, ОФР 20-750, ОФР 24-750, ОФР 35-3,75 предназначены для изоляции и механического крепления высоковольтных предохранителей, токоведущих частей в электрических аппаратах и распределительных устройствах номинальным напряжением сети до 10 кВ частотой до 60 Гц.
Опорные Изоляторы для ЛЭП типа ОФР 10-750, ОФР 20-500, ОФР 20-750, ОФР 24-750, ОФР 35-3,75 изготовлены в соответствии с требованиями ГОСТ Р 52034-03, ГОСТ 19797-85. Изоляционная часть изготавливается из материала керамического электротехнического по ГОСТ 20419-83 подгр. 110, 120. Арматура изоляторов изготавливается из алюминиевых сплавов АК-12 по ГОСТ 1583-93, Стали по ГОСТ 1051-73, ГОСТ 5781-82, серого чугуна СЧ-20 по ГОСТ 1412-85. Армирующий состав портландцемент ПЦ-500 ДОН ГОСТ 10178-85. Армирующие поверхности и швы защищены влагостойким покрытием ХВ-16 ТУ 6-10-1301-83.
Расшифровка условного обозначения опорного армированного фарфорового изолятора:
ОФР | — опорный фарфоровый ребристый |
10 | — номинальное напряжение, кВ |
750 (7,5) | — минимальная разрушающая сила на изгиб, кН |
I, II | — вариант исполнения |
УХЛ, Т | — климатическое исполнение |
2 | — категория размещения |
Тип | Номинальное напряжение, кВ | Испытательное напряжение грозового импульса, кВ | Минимальная механическая разрушающая сила на изгиб, кН | Арматура верх/низ изолятора | Диаметр D, мм | Масса, кг |
ОФР 10-750 неарм. | 10 | 80 | 7,5 | нет | 105 | 1,5 |
ОФР 10-750 II УХЛ, Т2 | 10 | 80 | 7,5 | 1 отв. М16/6 отв. d13 | 115 | 5,6 |
ОФР 20-500 У, Т2 | 20 | 125 | 5 | 1 отв. М10/1 отв. М16 | 132 | 4,2 |
ОФР 20-750 I УХЛ, Т2 | 20 | 125 | 7,5 | 3 отв. М6/1 отв. М30 | 160 | 6,5 |
ОФР 20-750 II УХЛ, Т2 | 20 | 125 | 7,5 | 1 отв. М30/6 отв. d13 | 145 | 8,3 |
ОФР 20-750 кр. УХЛ, Т2 | 20 | 125 | 7,5 | 1 отв. М10/2 отв. d6 | 132 | 7,4 |
ОФР 24-750 кр. УХЛ, Т2 | 24 | 145 | 7,5 | 1 отв. М10/2 отв. d6 | 132 | 7,7 |
ОФР 35-3,75 II УХЛ, Т2 | 35 | 195 | 3,75 | 1 отв. М30/6 отв. d13 | 145 | 12 |
Изоляторы для ЛЭП типа СА
Изоляторы для ЛЭП предназначены для комплектации масляных выключателей типа ВМГ-133.
Тип | Арматура верх/низ изолятора | Номинальное напряжение, кВ | Испытательное напряжение грозового импульса, кВ | Минимальная механическая разрушающая сила на изгиб, кН | Диаметр D, мм | Масса, кг |
СА-3 армир. | болт М10/болт М10 | 3 | 30 | 2,5 | 60 | 0,36 |
СА-3 неармированный | 3 | 30 | 2,5 | 60 | 0,27 | |
СА-3/6 армир. | болт М10/болт М10 | 6 | 60 | 4 | 70 | 0,56 |
СА-3/6 неармированный | 6 | 60 | 4 | 70 | 0,52 |
Изоляторы для ЛЭП фарфоровые опорно-стержневые
Изоляторы для ЛЭП опорные стержневые керамические армированные ИОС-6-2000, ИОС-10-300 (500;2000), ИОС-20-300 (500;2000), ИОС-35-500 (1000;2000), ИОС-110-300 (400;600;1000;1250;1500;2000)
Изоляторы для ЛЭП опорные стержневые керамические армированные типа ИОС-6-2000, ИОС-10-8, ИОС-10-300, ИОС-10-500, ИОС-10-2000, ИОС-20-300, ИОС-20-500, ИОС-20-2000, ИОС-35-500, ИОС-35-1000, ИОС-35-2000, ИОС-110-300, ИОС-110-400, ИОС-110-600, ИОС-110-1000, ИОС-110-1250, ИОС-110-1500, ИОС-110-1600, ИОС-110-2000 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения 10, 20, 35, 110 кВ частоты до 100 Гц.
Опорные стержневые Изоляторы для ЛЭП типа ИОС изготовлены в соответствии с требованиями ГОСТ Р 52034-2003, ГОСТ 25073-81. Изоляционная часть изготавливается из материала керамического электротехнического подгруппы 110 по ГОСТ 20419-83. Арматура изоляторов типа ИОС изготавливается из высокопрочного чугуна ВЧ 50 по ГОСТ 7293, серого чугуна СЧ 15 ГОСТ 1412, ковкого чугуна КЧ 45-7, КЧ 33-8 по ГОСТ 1215 и литейной стали 35Л по ГОСТ 977 и имеет антикоррозионное цинковое или лакокрасочное покрытие. Армирующий состав портландцемент ПЦ-500 ДОН ГОСТ 10178-85. Армирующие поверхности и швы защищены силиконовым герметиком.
По техническим требованиям ОАО РАО «ЕЭС России» проведена модернизация опорных стержневых изоляторов. С учетом требований потребителей были разработаны модернизированные Изоляторы для ЛЭП ИОС-10-2000 М, ИОС-35-1000-01-М, ИОС-35-1000-I-M, ИОС-110-300 М, ИОС-110-300-I-M, ИОС-110-400 М, ИОС-110-400 M-01, ИОС-110-400 I-M, ИОС-110-400-I M-02, ИОС-110-400 II-M, ИОС-110-600 М, ИОС-110-600 М-01, ИОС-110-600 I-M, ИОС-110-600-I M-02, ИОС-110-600 II-M, ИОС-110-1250 М, ИОС-110-1250-I-M, ИОС-110-2000 М, ИОС-110-2000 М-01 для районов с I и II степенями загрязнения из высокоглиноземного фарфора.
По требованию заказчиков возможно изготовление изоляторов из материала подгруппы 130.
Отличительные особенности модернизированных опорно-стержневых изоляторов:
-
применение высокоглиноземного фарфора подгруппы не ниже 120 ГОСТ 20419-83 для изготовления изоляционной части изолятора;
-
применение высокопрочного чугуна ВЧ 45, ВЧ 50 для изготовления арматуры взамен серого чугуна;
-
внедрение антикоррозионного термодиффузионного цинкового покрытия на арматуру (горячий цинк);
-
защита цементных швов силиконовым герметиком.
-
Срок службы изоляторов до замены, при соблюдении требований нормативной документации, составляет не менее 30 лет. Изоляторы для ЛЭП при этом не требуют обслуживания за весь период эксплуатации. Все вновь разработанные модернизированные Изоляторы для ЛЭП сохранили присоединительные размеры и являются взаимозаменяемыми с серийно выпускаемыми изоляторами.
Преимущества модернизированных изоляторов
Основными преимуществами модернизированных изоляторов является то, что за счет использования новых материалов и технологий, применяемых для изготовления изоляционной части достигнуты более высокие механические характеристики керамического материала по сравнению с требованиями ГОСТ 20419, подгруппа 120, что подтверждается испытаниями образцов материала независимой испытательной лабораторией. В итоге при снижении массы изоляторов в среднем на 30%, по сравнению с изоляторами, немодернизированными, обеспечивается гарантированная механическая прочность с коэффициентом запаса 1,5 от минимальной разрушающей изгибающей нагрузки в течение всего срока службы изоляторов.
С целью снижения материалоемкости разработаны Изоляторы для ЛЭП ИОС-110-400 М-01 УХЛ1 и ИОС-110-600 М-01 УХЛ1 с облегченной конструкцией изоляционной части соответствующих I и II степеням загрязнения. Снижение весовых характеристик в сравнении с немодернизированными изоляторами составило в среднем 23%.
С целью улучшения прочностных характеристик разработаны Изоляторы для ЛЭП ИОС-110-600 1-М УХЛ1 и ИОС-110-400 1-М УХЛ1, весовые характеристики которых соответствуют мировым аналогам, а запас механической прочности составляет 50% от номинальной разрушающей механической прочности на изгиб при этом разрушающая изгибающая сила после испытаний при минусовой температуре составляет двойной запас механической прочности изоляторов.
Расшифровка условного обозначения фарфорового опорного стержневого изолятора:
ИОС | — изолятор опорный стержневой |
10…110 | — номинальное напряжение, кВ |
300…2000 | — минимальная разрушающая сила на изгиб, кгс |
01…04 | — конструктивное исполнение |
I; II | — класс исполнения по длине пути утечки |
М | — модернизированный |
УХЛ; Т | — климатическое исполнение |
1 | — категория размещения |
Тип | Номинальное напряжение, кВ | Минимальная механическая разрушающая сила на изгиб, кН | Минимальный разрушающий момент при кручении, кНм | Испытательное напряжение грозового импульса, кВ | Длина пути утечки, см | Масса, кг |
ИОС-6-2000 УХЛ1 | 6-10 | 20 | — | 80 | 30 | 19 |
ИОС-10-8 УХЛ1 | 10 | 8 | — | 80 | 30 | 11,5 |
ИОС-10-300-01 Т1 | 10 | 3 | — | 80 | 40 | 8,9 |
ИОС-10-500 УХЛ, Т1 | 10 | 5 | — | 80 | 20 | 4,3 |
ИОС-10-2000 УХЛ, Т1 | 10 | 20 | — | 80 | 20 | 26 |
ИОС-10-2000-01 УХЛ, Т1 | 10 | 20 | — | 80 | 20 | 22 |
ИОС-10-2000 М УХЛ1 | 10 | 20 | — | 80 | 20 | 27 |
ИОС-20-300 УХЛ1 | 20 | 3 | — | 125 | 40 | 9,3 |
ИОС-20-500-01 УХЛ, Т1 | 20 | 5 | — | 125 | 40 | 9,0 |
ИОС-20-500-02 УХЛ, Т1 | 20 | 5 | — | 125 | 40 | 9,0 |
ИОС-20-2000 УХЛ, Т1 | 20 | 20 | 2,5 | 125 | 40 | 23,9 |
ИОС-20-2000-01 УХЛ, Т1 | 20 | 20 | — | 125 | 40 | 34,5 |
ИОС-35-500-01 УХЛ, Т1 | 35 | 5 | 2 | 195 | 70 | 17 |
ИОС-35-500-02 УХЛ1 | 35 | 5 | 2 | 195 | 70 | 17 |
ИОС-35-500-03 УХЛ1 | 35 | 5 | 2 | 195 | 105 | 29,5 |
ИОС-35-500-04 УХЛ, Т1 | 35 | 5 | — | 195 | 105 | 35,4 |
ИОС-35-1000 УХЛ, Т1 | 35 | 10 | — | 195 | 90 | 41 |
ИОС-35-1000-01-М УХЛ, Т1 | 35 | 10 | — | 195 | 90 | 33,6 |
ИОС-35-1000-I-M УХЛ, Т1 | 35 | 10 | — | 195 | 90 | 33,6 |
ИОС-35-2000 УХЛ, Т1 | 35 | 20 | 5 | 195 | 70 | 48,2 |
ИОС-110-300 М УХЛ, Т1 | 110 | 3 | — | 480 | 200 | 51 |
ИОС-110-300-I-M УХЛ, Т1 | 110 | 3 | — | 480 | 200 | 41 |
ИОС-110-400 УХЛ, Т1 | 110 | 4 | 2,5 | 480 | 190 | 63,5 |
ИОС-110-400 М УХЛ, Т1 | 110 | 4 | 2,5 | 480 | 205 | 71,1 |
ИОС-110-400 M-01 УХЛ1 | 110 | 4 | 2,5 | 480 | 205 | 55,7 |
ИОС-110-400 I-M УХЛ, Т1 | 110 | 4 | 2,5 | 480 | 205 | 40 |
ИОС-110-400-I M-02 УХЛ1 | 110 | 4 | 2,5 | 480 | 290 | 64,7 |
ИОС-110-400 II-M УХЛ, Т1 | 110 | 4 | — | 480 | 290 | 48,3 |
ИОС-110-600 УХЛ, Т1 | 110 | 6 | 5 | 480 | 223 | 75 |
ИОС-110-600 М УХЛ, Т1 | 110 | 6 | 4 | 480 | 223 | 82 |
ИОС-110-600 М-01 УХЛ1 | 110 | 6 | 4 | 480 | 223 | 62,1 |
ИОС-110-600 I-M УХЛ, Т1 | 110 | 6 | 4 | 480 | 223 | 48,2 |
ИОС-110-600-I M-02 УХЛ1 | 110 | 6 | 4 | 480 | 290 | 68 |
ИОС-110-600 II-M УХЛ, Т1 | 110 | 6 | 4 | 480 | 290 | 57,6 |
ИОС-110-1000 УХЛ, Т1 | 110 | 10 | — | 480 | 190 | 82,0 |
ИОС-110-1250 УХЛ, Т1 | 110 | 12,5 | — | 480 | 190 | 53,6 |
ИОС-110-1250 М УХЛ, Т1 | 110 | 12,5 | 5 | 480 | 210 | 92 |
ИОС-110-1250-I-M УХЛ, Т1 | 110 | 12,5 | 5 | 480 | 210 | 82 |
ИОС-110-1500 УХЛ, Т1 | 110 | 15 | — | 480 | 190 | 106,0 |
ИОС-110-1600 УХЛ, Т1 | 110 | 16 | — | 480 | 190 | 96,0 |
ИОС-110-2000 УХЛ, Т1 | 110 | 20 | — | 480 | 200 | 96,0 |
ИОС-110-2000 М УХЛ1 | 110 | 20 | 4 | 480 | 200 | 91 |
ИОС-110-2000 М-01 УХЛ1 | 110 | 20 | 4 | 480 | 200 | 96,7 |
